アルゴン加湿器
加湿器は、ガスを加湿してネブライザー内の沈殿物を減らすために使用します。例えば、海水分析といった一部の高マトリックスサンプルにおいて、シグナルの安定性を向上させます。
この加湿器の特徴：
- ホローファイバー膜のチューブを使用したシンプルな構造
- はるかに低い容量の使用によりガス流量の変更時に遅延なし
- ネブライザーガスとアクセサリー用の 1 台のユニットに 2 チャンネル
 |
灰色のポート |
ICP-OES 用加湿器キット
|
説明 |
数量 |
|
フレキシブルチューブ、内径 3 mm、外径 4 mm、厚さ 0.5 mm |
2 |
|
ICP-OES 用アルゴン加湿器設置説明書 |
1 |
|
加湿器ブラケット |
1 |
|
加湿器ブラケットバックプレート |
1 |
注意事項
 |
少なくとも 200 mL の水を使用します。蒸留脱イオン水の使用をおすすめします。メンブランフィルター内外の水垢は問題を示すものではありません。これはメンブランフィルターの特性によって生じるものです。 |
 |
ICP-OES のサイドパネルにあるアルゴン、窒素、オプションガスラインで加湿器を使用しないでください。ガス流量ライン（すなわち、メンブランチューブ）で結露が発生し、液滴がアウトレットに運ばれることがあります。それによりガスフィルターや光学系パージを汚染する恐れがあり、プラズマの点火が困難になったり、プラズマトーチを損傷させることがあります。（ネブライザーガスでは結露が許容されます）。 |
加湿器の取り付け
加湿器の取り付け方法：
- プラズマを消火し、ペリスタルティックポンプをオフにします。
|

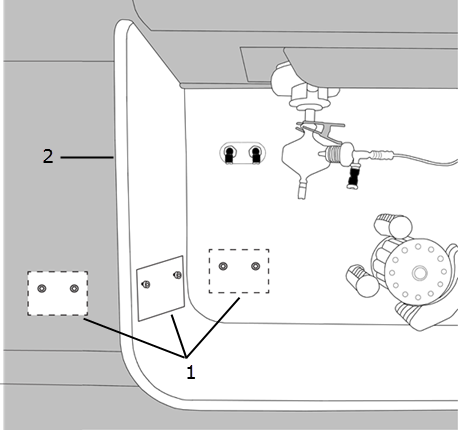

加湿器のブラケットバックプレートは、サンプル導入部内と正面左側パネル上のどこにでも配置できます。配置可能なその他の 2 か所の領域を点線で示します。サンプル導入部の外面の左側パネル上には配置しないでください（下図の 2）。 ブラケットにボトルを取り付けた状態で最初に設置場所を必ずテストします。ICP-OES にバッキングを取り付ける前に、ガスポートやスプレーチャンバーへのアクセスの障害とならないことを確認してください。粘着式のバッキングを装置に取り付けると、移動できなくなります。 |
- イソプロピルアルコールやその他の適切な溶媒で、アクセサリーを取り付ける領域をクリーニングします。
- 加湿器のブラケットバックプレートの背面にある両面テープの裏紙を剥がします。
- バックプレートを装置に取り付けます。（下図の 1）。
バックプレートが斜めになっていないことを確認します。
加湿器のバックプレート（1）を設置できる場所と、バックプレート（2）を設置できない場所の例を示す図。 -

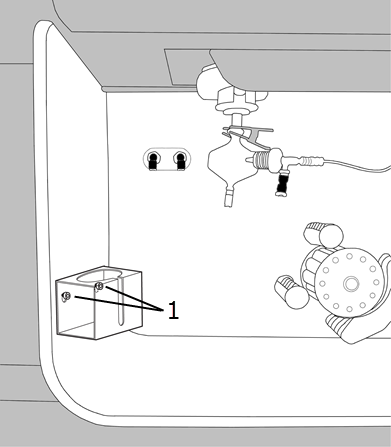

加湿器のブラケットバックプレートにある 2 個のペグにブラケットを合わせてスライドさせてから（下図の 1）、スタンドを押し込みしっかり固定します。
加湿器バックプレートのペグに挿入されたスタンド - スタンドにボトルを取り付けます。

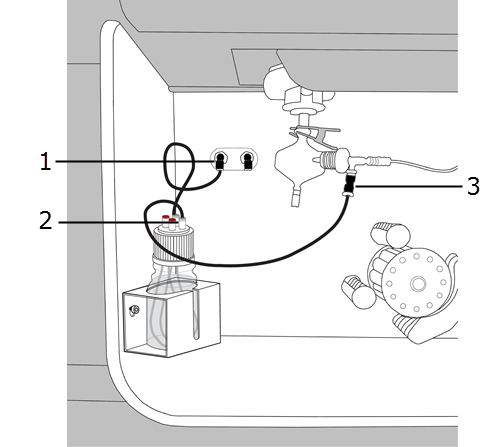

- フレキシブルチューブの終端の一方を、加湿器の灰色のポート（下図の 2）の一方に接続します。
- チューブの接続されていない方の終端を、ICP-OES 正面のサンプル導入部にある NEB（ネブライザー）ガスポート（下図の 1）に接続します。
- 2 本目のフレキシブルチューブの終端の一方を、加湿器にある残りの灰色のポートに接続します。
- チューブの接続されていない方の終端を、ネブライザーのサイドアーム（下図の 3）に接続します。
- 装置を元の状態に戻します。
加湿器の水の充填/再充填
- プラズマを消火し、ペリスタルティックポンプをオフにします。
- 加湿器のボトルキャップを反時計回りに回し、加湿器のボトルから取り外します。
|
水の充填/再充填中は、清浄なトレイに、ホローファイバー膜のチューブと一緒にボトルキャップを置いておきます。ホローファイバー膜のチューブは非常に繊細で、ボトルキャップの内側のポートに接続されています。 |

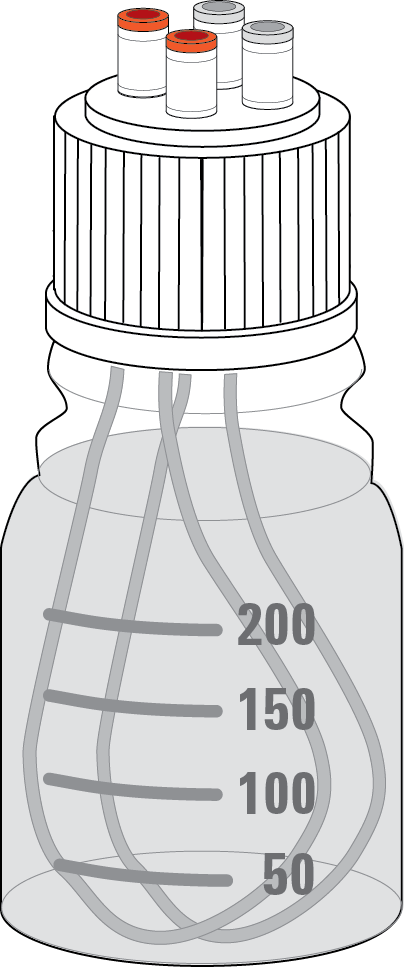

- 加湿器のボトルを少なくとも 200 mL の充填ラインまで脱イオン水で満たします。
- ボトルキャップを止まるまで締めます。
- 装置を元の状態に戻します。
加湿器の取り外し
上記の加湿器の取り付けセクションの取り付け手順と逆の順序で加湿器を取り外します。
 |
フレキシブルチューブを取り外すときは、加湿器のコネクタ上部にある灰色の取り外しリング、またはネブライザーガスのコネクタにある黒の取り外しリングを押します。チューブを無理に引っ張らないでください。それによりチューブが損傷し、ガス漏れが発生する恐れがあります。 |
