装置の冷却水フィルターのクリーニング

フィルターの交換を開始する前に必ず装置をオフにしてください。また、フィルターを取り外した状態で装置を操作しないでください。

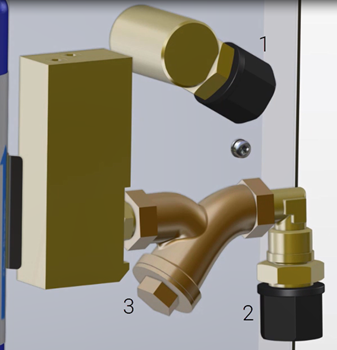

ICP-OES 側面の水注入口と排出口の接続部

	項目	説明
1	排水口	廃液または水冷チラーへの排水口の接続部
2	注水口	水冷チラーからの注水口の接続部
3	冷却水フィルター	冷却水供給からの微粒子をろ過します

フィルターの取り外しとクリーニングを実行するには、次のように操作します。

1. ICP-OES 装置をオフにします。
2. 水冷チラーの電源を切ります。
3. サイドパネルの背面を手前にゆっくりと引っ張って、サイドパネルをスライドさせて装置から外します。
4. 冷却水フィルターの下にビーカーまたはペーパータオルを置きます。

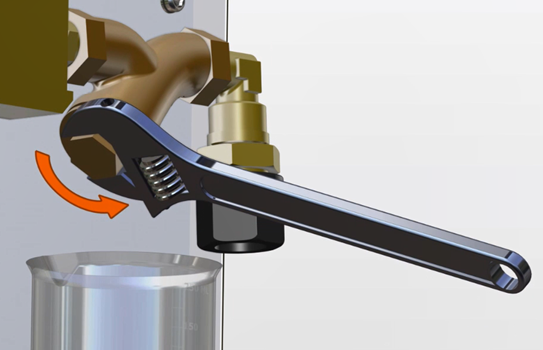

5. 冷却水フィルターのドレインプラグを 17 mm スパナで緩めて外します。

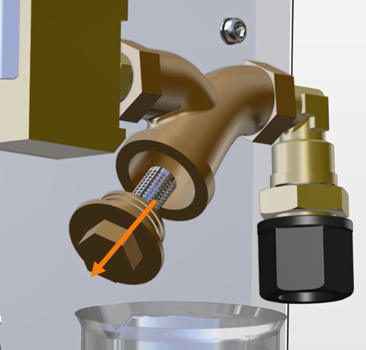

6. ドレインプラグを取り外します。

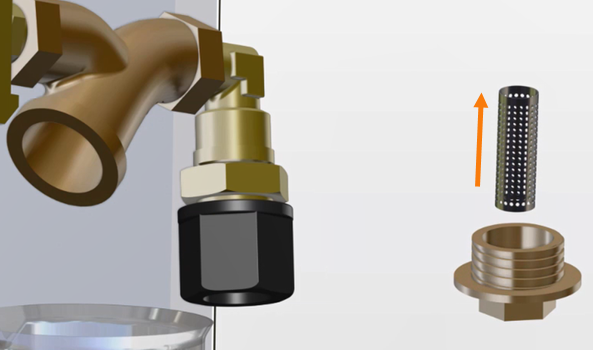

7. フィルターをハウジングから取り外します。



8. フィルターを水または中性洗剤に漬けた後、水道水で十分に洗浄します。
9. フィルターをドレインプラグに挿入します。
10. 冷却水ドレインプラグをハウジングに挿入し、スパナで締めます。
