光学系パージガスフィルターの交換



目への危険 最初にガス供給をオフにせずに、ICP-OES に対して光学系パージガスフィルターの接続または取り外しをしないでください。急速にガスを逃すと負傷の原因になることがあります。ガス供給を外す際は、安全ゴーグルやその他の適切な防護服を着用してください。

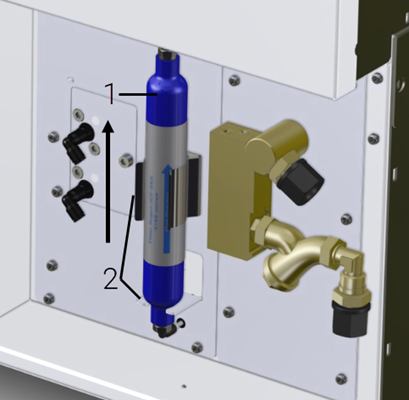

図 1光学系パージガスフィルター（矢印はガス流量の方向を示します）

1	光学系パージガスフィルター
2	フィルタークリップとスタンド

光学系パージガスフィルターを取り外すには、次のように操作します。

1. アルゴン供給をオフにします。
2. 右のサイドパネルを手前にゆっくりと引っ張って、パネルをスライドさせて装置から外します。
3. フィルターをクリップから外します。
4. 上部のフィッティングの端部を押します。
5. チューブをスライドさせてコネクタから外します。
6. 下部接続について、ステップ 4 と 5 を繰り返します。

光学系パージガスフィルターを取り付けるには、次のように操作します。

1. 光学系パージガスフィルターの矢印が上を向いていることを確認します。
2. 上部と下部のチューブをフィッティングに差し込みます。
3. フィルターをクリップとスタンドに押し込みます。
4. サイドパネルカバーを元に戻します。
