スプレーチャンバの交換

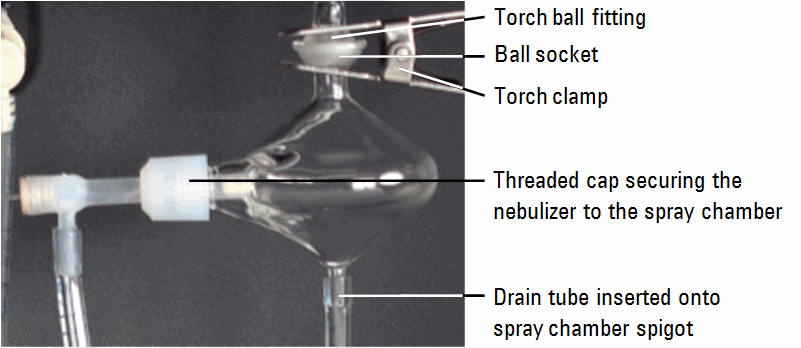

図 1スプレーチャンバの接続部

化学物質の危険性 危険性のある化学物質への接触を避けるため、すべてのチューブを外す前に、必ずスプレーチャンバを洗浄してください。化学物質を取り扱うときは、常に適切な防護服を着用することが重要です。

 スプレーチャンバを取り外すには、次のように操作します。

1. ［プラズマ］ボタンのドロップダウン矢印から［プラズマ オフ］を選択するか、または Shift+F5 を押すことにより、プラズマをオフにします。
2. スプレーチャンバをトーチの下部に固定している、トーチクランプを取り外します。

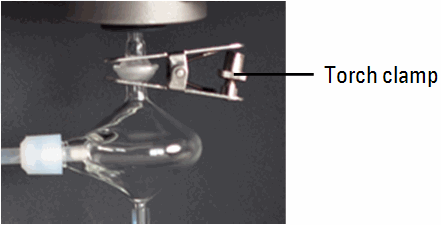

   図 2トーチとスプレーチャンバを保持しているトーチクランプ

3. チューブをスプレーチャンバの栓から注意深くスライドさせて取り外します。

スプレーチャンバを取り付けるには、次のように操作します。

1. ドレインチューブがスプレーチャンバの栓に被さるように、ドレインチューブをそっと滑らせて、スプレーチャンバの下部に取り付けます。
2. スプレーチャンバのボールソケットをトーチ下部のボールフィッティングに接続し、トーチクランプで固定します。
