氩气加湿器

加湿器用于加湿气体，以减少雾化器中的沉积物。它提高了一些复杂基质样品的信号稳定性，例如海水分析。

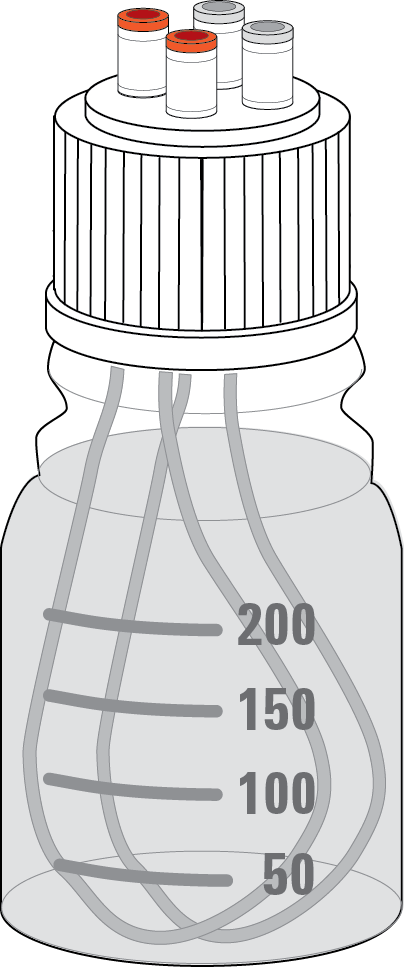

加湿器特性：

• 使用中空纤维膜管，结构简单
• 使用的管线内部体积极小，气体流速变化时不会造成延迟
• 一个装置内提供 2 个通道，分别用于雾化器气体和附件

灰色端口 4 mm（0.157 英寸）接头，用于连接雾化器气体 橙色端口 3.2 mm（0.125 英寸）接头，用于将来可能使用的附件

用于 ICP-OES 的加湿器工具包

说明	数量
软管，内径 3 mm，外径 4 mm，厚 0.5 mm	2
氩气加湿器安装说明书，用于 ICP-OES	1
加湿器支架	1
加湿器支架背板	1

注意事项

至少加 200 mL 水。安捷伦建议使用经蒸馏的去离子水。膜过滤器内部及外部的水沉积物并不代表有问题。这是由膜过滤器的特性引起的。

不要在 ICP-OES 侧面板的氩气、氮气或可选气体管线上使用加湿器。有时，气体管线（即膜管）中会出现冷凝现象，液滴可能会被带到出口，从而污染气体过滤器或光学部件吹扫组件，使等离子体难以点燃或损坏等离子体炬管。（对于雾化器气体，冷凝不会造成影响）。

安装加湿器

加湿器安装步骤：

1. 关闭等离子体和蠕动泵。

您可以将加湿器支架背板放置在进样区域和左前面板上的任何位置。虚线表示其他两个可选区域。请勿放置在进样区域的左侧外面板上（下图中 2 处）。  在将背板放到 ICP-OES 上之前，请务必先将瓶子安装在支架中并测试位置，以确保不会阻挡气体端口或雾化室。一旦固定背板装到仪器上之后，便无法再移动。

2. 用异丙醇或其他合适的溶剂清洁要放置附件的区域。
3. 揭下加湿器支架背板背面的双面胶带的隔离纸。
4. 将背板放在仪器上。（下图中 1 处）。
   确保背板已放正。

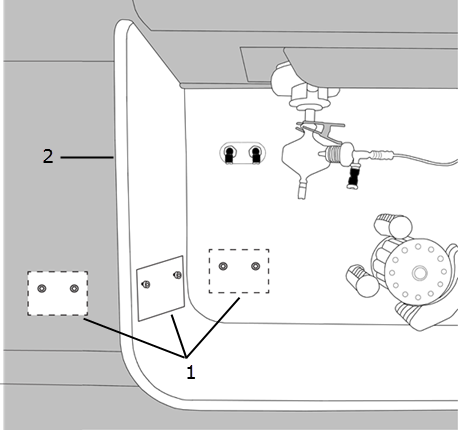

   图片显示了加湿器背板的正确放置位置 (1) 和错误位置 (2)。

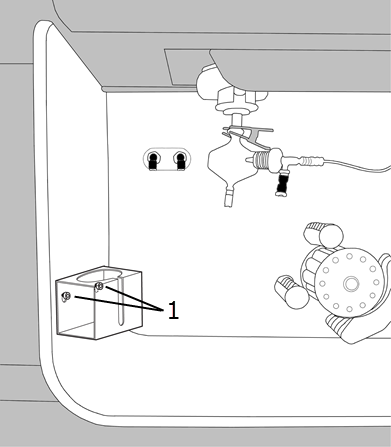

5. 将支架推至加湿器支架背板上的两个销钉上（下图中 1 处），然后向下按支架使其完全固定好。


   支架安装在加湿器背板的销钉上。

6. 将瓶子置于支架上。

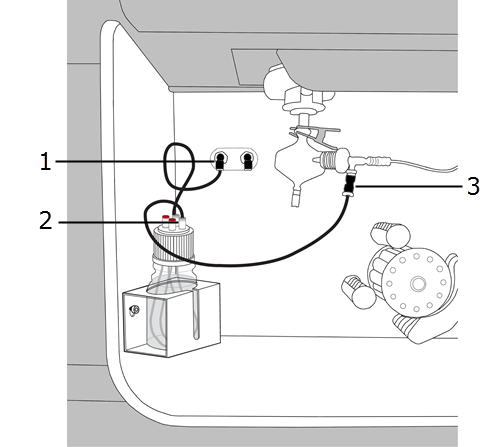

7. 将软管的一端连接到加湿器上的其中一个灰色端口（下图中 2 处）。
8. 将管线的另一端连接到 ICP-OES 前面进样区的 NEB 气体端口（下图中 1 处）。
9. 将第二根软管的一端连接到加湿器上的另一灰色端口上。
10. 将管线的另一端连接到雾化器的侧臂上（下图中 3 处）。
11. 将仪器恢复到原始状态。



向加湿器中注入/重新注入水

1. 关闭等离子体和蠕动泵。
2. 逆时针旋转加湿器瓶盖，然后将其从加湿器瓶上取下。

注入/重新注入水时，将带有中空纤维膜管的瓶盖放在干净的托盘上。中空纤维膜管非常灵敏，它与瓶盖内的端口相连。

3. 将去离子水加入加湿器瓶中，至少添加至 200 mL 刻度线。
4. 拧紧瓶盖直至无法再拧动。
5. 将仪器恢复到原始状态。

取下加湿器

按与上述安装加湿器部分中的相反顺序取下加湿器。


取下软管时，推动加湿器上接头顶部的灰色拆卸环或雾化器气体接头上的黑色拆卸环。不要用力拉动管线。这可能会损坏管线并导致气体泄漏。
