用于多尘环境的过滤器

仅适用于 5100/5110 ICP-OES 系统

用于多尘环境中的重型过滤器。建议至少每年更换一次过滤器，如果环境中灰尘过多，更换次数应更频繁。

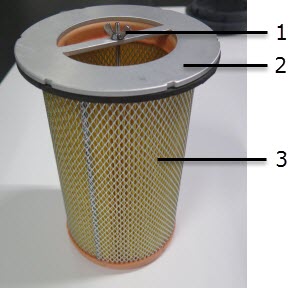

多尘过滤器工具包包括： 1.翼形螺帽 2.顶部支架 3.可更换过滤器

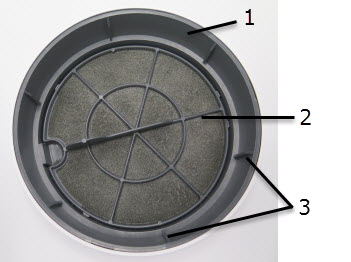

其中： 1.模塑入口管 2.原始进气口过滤器 3.垂直卡头

安装用于多尘环境的过滤器

过滤器安装步骤：

1. 关闭 ICP-OES。
2. 卸下进气口过滤器。
3. 在进气口过滤器底部的风扇上方放一张干燥的纸巾或类似物，以避免卡头掉入风扇。
4. 将卡头从模塑入口管上掰下。

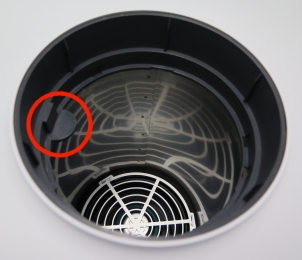

模塑入口管上的卡头。

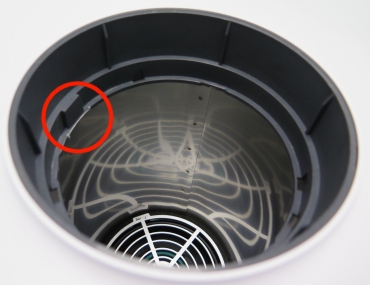

从模塑入口管上取下的卡头。

5. 将用于多尘环境的过滤器支架上的开口与外部入口管上的垂直卡头对齐，然后将过滤器推至尽可能深处。

过滤器已正确插入外部入口管。红色矩形演示了仪器上的垂直卡头已与过滤器上的开口对齐。

过滤器未对齐。

更换用于多尘环境的过滤器

过滤器更换步骤：

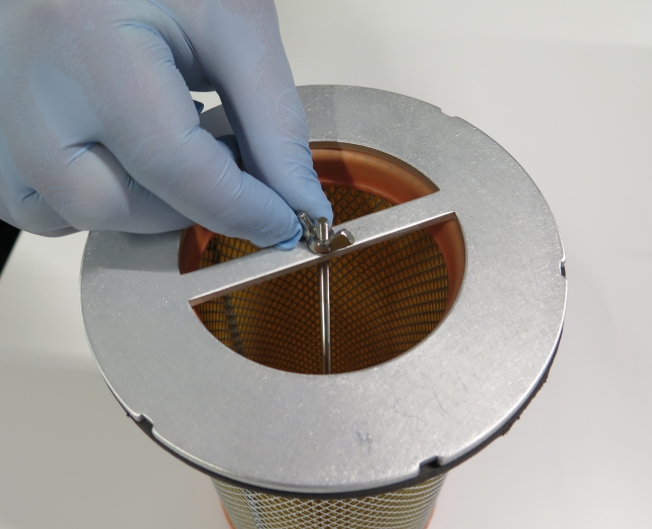

1. 卸下用于将过滤器固定在支架上的翼形螺帽。


2. 卸下顶部支架。
3. 从底部支架上取下过滤器。


4. 将新的过滤器装在底部支架上。

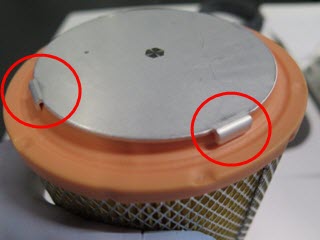

   过滤器和底部支架倒置展示，仅用作说明。过滤器位于支架上的卡头中。

5. 更换顶部支架，然后拧紧翼形螺帽，以固定组件。


   顶部支架倒置展示，仅用作说明。氯丁橡胶环支架在过滤器顶部。

6. 将过滤器安装到 ICP-OES 中。
