更换和调整蠕动泵管

失去弹性的泵管无法将样品正确地输送到雾化器。当泵管变软或变扁平，或者无需拉伸即可适应泵滚轮时，则应更换新的泵管。

安装蠕动泵管包括以下三个步骤：

1. 安装废液泵管
2. 安装溶液泵管
3. 调节流速

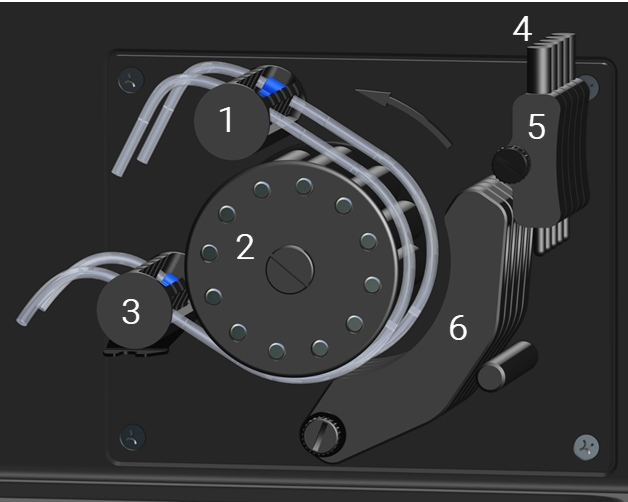

图 1.蠕动泵，箭头表示滚轮转动方向，未显示排废管线夹

1	顶部管固定器
2	泵滚轮
3	底部管固定器
4	压力杆张紧器螺钉
5	压力杆张紧器
6	压力杆

泵滚轮逆时针旋转。液体输送到雾化器（图 2 中的 2）以及废液容器（图 2 中的 1）发生在管线顶端之外。从样品瓶或自动进样器（图 2 中的 4）中吸取样品以及从雾化室（图 2 中的 3）排废口排出液体发生在管线下端。

泵管由泵管卡头固定在适当位置，卡头卡在管固定器上的凹槽中。

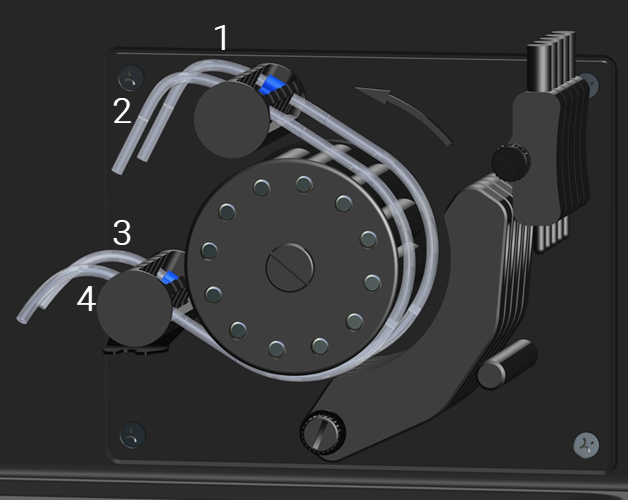

图 2.蠕动泵管液体流向

1	至废液容器
2	至雾化器
3	来自雾化室排废口
4	来自样品瓶或自动进样器

蠕动泵具有活动部件。在运行过程中，如果手或手指卡在夹具下方，这些活动部件会损伤手或手指。当蠕动泵运行时，不要让手靠近蠕动泵。

排废泵管

必须首先安装雾化室，然后安装管线，然后再调节流速。

组装和安装排废管线：

下面列出的管线和倒刺尺寸（以及是否需要倒刺）可能因实验中使用的管线和雾化室而异。 订购信息请参见 www.agilent.com。

1. 将 1/16 至 1/8 英寸（1.6 至 3.2 mm）倒刺的较小端安装到排废泵管的两端。
2. 切割一定长度的 PVC 管线，其长度应能连接泵和雾化室。
3. 将一端安装在排废泵管中的一个倒刺上。
4. 再切割一段 PVC 管线，其长度应足以连接泵和废液容器。
5. 将其一端安装在排废管自由端的倒刺上，如下图所示。


   图 3.排废泵管与雾化室的连接

   其中：

1	PVC 管线：内径 1/16 英寸，壁厚 1/16 英寸（内径 3.18 mm，壁厚 1.59 mm）
2	排废泵管：倒刺和管线尺寸取决于具体的应用要求。
3	PVC 管线：内径 1/16 英寸，壁厚 1/16 英寸（内径 3.18 mm，壁厚 1.59 mm）
4	至雾化室
5	倒刺：内径 1/16 英寸，外径 1/16 英寸（1.6 mm 至 1.6 mm）
6	倒刺：内径 1/16 英寸，外径 1/8 英寸（1.6 mm 至 3.2 mm）
7	至废液容器

对于某些样品，可能需要选择不同的泵管和/或泵速以优化性能。如果使用其他尺寸的泵管，则可能需要其他接头。务必确保排废管线的内径大于样品管线的内径。

6. 将连接雾化室的排废泵管放入泵滚轮顶部最后面的通道中，并将卡头卡入管固定器的凹槽中。见图 1。
7. 将管线绕在泵滚轮上，并放入管固定器的底部凹槽中。
8. 如下图所示，使排废管线穿过所有三个夹子。

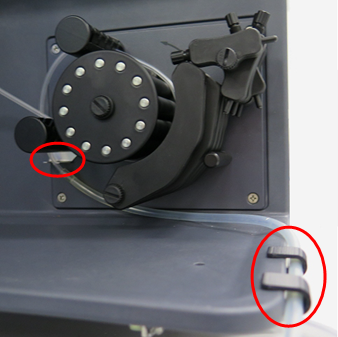

   图 4.蠕动泵排废管线夹

溶液泵管

必须首先安装雾化器，然后安装管线，然后再调节流速。

组装和安装溶液泵管：

1. 将管线绕在滚轮上，然后将其放入底部和顶部的管固定器中。
2. 将连接雾化器的溶液泵管卡入管固定器的顶部凹槽中。
3. 如下图和图 2 所示，将一段毛细管（足够长以触及溶液）连接至溶液泵管的下端。


   图 5.溶液泵管道连接

   其中：

1	溶液泵管*
2	毛细管*
3	泵管卡头
4	至溶液瓶或自动进样器

* 倒刺和管线尺寸取决于具体的应用要求。

4. 将毛细管放入分析溶液或清洗溶液中进行吸取。或者，如果使用自动进样器，则将毛细管连接到自动进样器管线。

为减小死体积并最大程度提高样品通量，请在两端的卡头外侧切掉约 10 mm 的多余泵管。

调节溶液流速

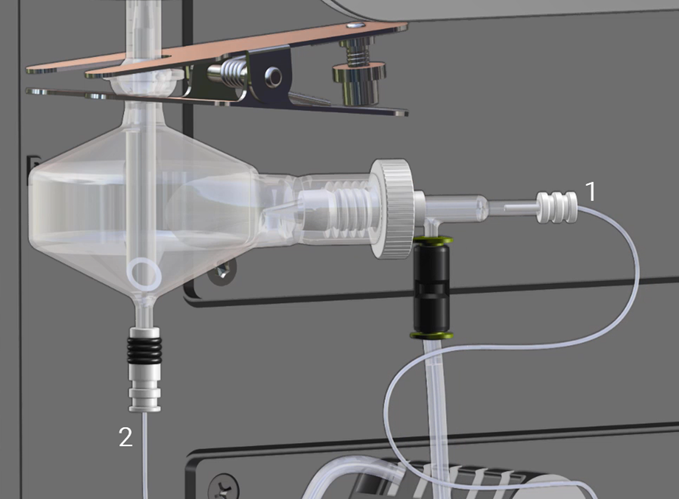

图 5.溶液管线和排废管线

1	来自蠕动泵的样品毛细管
2	连接到蠕动泵的雾化室排废管线。

为确保液流正确流入雾化器：

1. 断开连接雾化器的样品毛细管（上图 5 中的 1），并将其端部放入合适的容器中以收集废液。
2. 打开泵。
3. 朝管线方向推动压力杆。
4. 向下推动压力杆张紧器，直至压力杆张紧器末端的固定销牢固地抵住压力杆。
5. 逆时针旋转压力杆螺钉以释放压力。
6. 顺时针逐渐拧紧压力杆螺钉，直至流过管线的流量平稳为止。
7. 关闭泵。

为帮助观察液流，将样品管线插入样品瓶中再提起，将一些气泡引入毛细管中。

8. 将毛细管重新连接到雾化器。

为确保液流从雾化室排废口正确流出：

1. 打开泵。
2. 朝排废管线方向推动压力杆。
3. 向下推动压力杆张紧器，直至压力杆张紧器末端的固定销牢固地抵住压力杆。
4. 逆时针旋转压力杆张紧器螺钉以释放压力。
5. 顺时针逐渐拧紧压力杆张紧器螺钉，直至流过排废管线的流量平稳为止。
