ほこりの多い環境向けのフィルター

5100/5110 ICP-OES システムのみに適用

ほこりの多い環境で使用するための高耐久性フィルターです。最低でも 1 年に 1 回（過度にほこりの多い環境の場合はそれ以上）フィルターを交換することを推奨します。

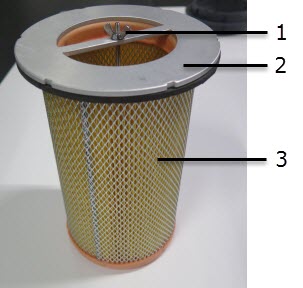

ほこりフィルターの部品は次のとおりです。 1.蝶ナット 2.上部ブラケット 3.交換可能なフィルター

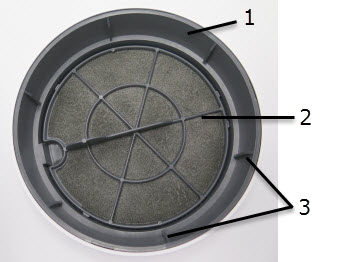

部品は次のとおりです。 1.成形インレットダクト 2.元のエアインレットフィルター 3.垂直タブ

ほこりの多い環境向けのフィルターの取り付け

フィルターの取り付け方法：

1. ICP-OES の電源を切ります。
2. エアインレットフィルターを取り外します。
3. 乾いたペーパータオルか同等のものをエアインレットフィルターのベースにあるファンの上に置き、タブがファン内に落ちないようにします。
4. タブを折って成形インレットダクトから取り除きます。

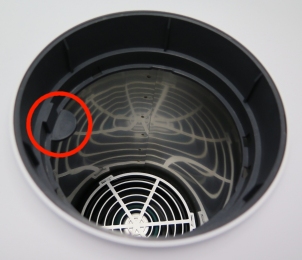

成形インレットダクトのタブ。

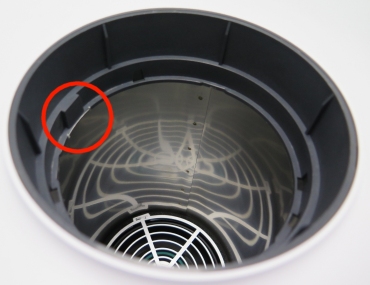

成形インレットダクトからタブが取り除かれた状態。

5. ほこりの多い環境向けのフィルターにあるブラケットの切り込みを外部インレットダクトの垂直タブを合わせ、フィルターを止まるまでスライドさせます。

外部インレットダクトに正しく挿入されたフィルター。赤い長方形は、フィルター上の切り込みが装置の垂直タブと揃っている状態を示しています。

フィルターがずれている状態。

ほこりの多い環境向けのフィルターの交換

フィルターの交換方法：

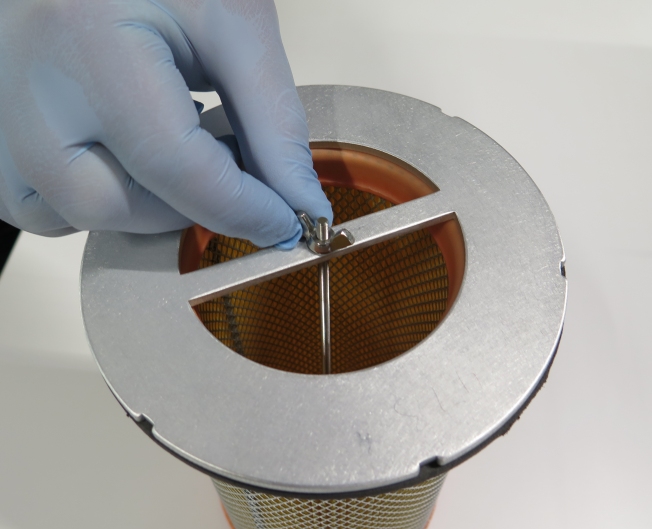

1. フィルターをブラケットに固定している蝶ナットを取り外します。


2. 上部ブラケットを取り外します。
3. フィルターを下部ブラケットから引き抜きます。


4. 新しいフィルターを下部ブラケットにスライドさせます。

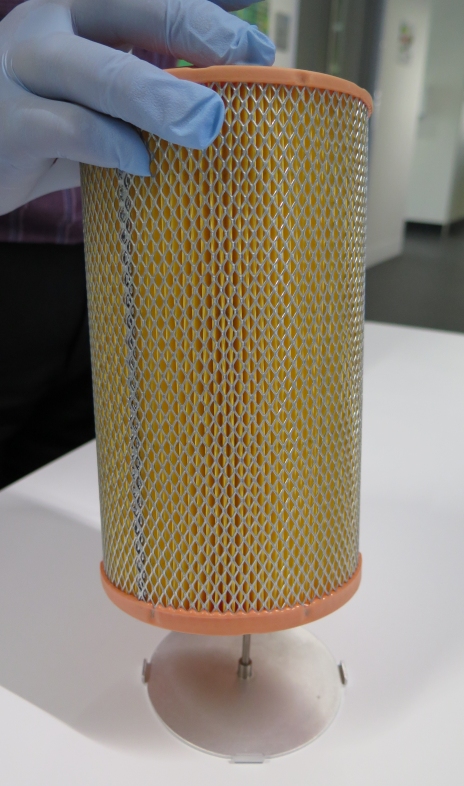

   逆さに示されているフィルターと下部ブラケット（説明用のみ）。フィルターはブラケットのタブに固定されます。

5. 上部ブラケットを元に戻してから蝶ナットで締めてアセンブリを固定します。

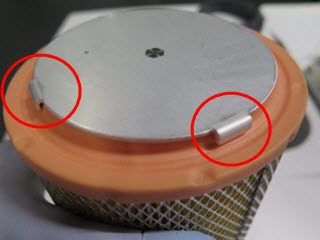

   逆さに示されている上部ブラケット（説明用のみ）。ネオプレンのリングがフィルターの上部を連結します。

6. フィルターを ICP-OES 内に取り付けます。
