5 チャンネルのペリスタルティックポンプ

アジレントは、標準的な分析向けの 3 チャンネルのペリスタルティックポンプ（5100/5110 装置のみの標準部品）と、添加溶液導入向けの 5 チャンネルのポンプ（5800/5900 装置の標準部品）の両方を販売しています。ポンプの交換方法を下記に説明します。

ペリスタルティックポンプの取り外し

ペリスタルティックポンプの取り外し

1. Agilent ICP-OES をオフにします。
2. 圧力バーテンショナを開放し、圧力バーを押してペリスタルティックポンプから取り外します。



   図 1ペリスタルティックポンプ（黒い矢印がローラーの回転方向）

1	上部チューブリテーナー
2	ポンプローラー
3	下部チューブリテーナー
4	圧力テンショナねじ
5	圧力テンショナ
6	圧力バー

3. チューブリテーナーからチューブタグを取り外して、ポンプからチューブをすべて取り除き、ポンプローラーからチューブを引き抜きます。

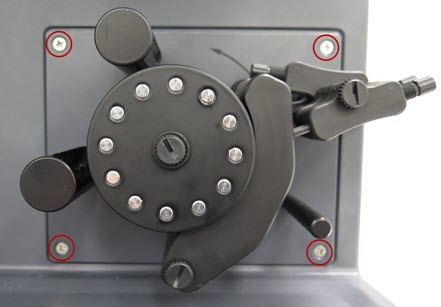

4. ペリスタルティックポンプを ICP-OES に固定している 4 つのねじを取り外します。下図で、ねじの位置を赤丸で示します。


   ペリスタルティックポンプのねじの位置

5. ポンプローラーをしっかりと持ちながら、ポンプの背面に取り付けられた電子基板上のコネクタが 2 つとも露出するまで、ペリスタルティックポンプをやさしく手前に引き出します。

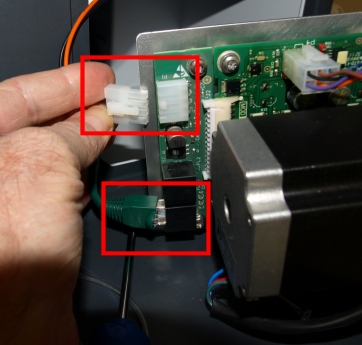

6. コネクタ 2 つ（下図に赤い四角で示す）を取り外します。



ペリスタルティックポンプの取り付け

ペリスタルティックポンプの取り付け

1. ポンプの背面に取り付けられた電子基板に電子コネクタを 2 つ接続します。
2. ポンプローラーをしっかりと持ちながら、ICP-OES の筐体にペリスタルティックポンプをやさしく差し込みます。ペリスタルティックポンプを押し込む際、ポンプの下にワイヤがはさまっていないことを確認します。
3. ペリスタルティックポンプを ICP-OES に固定しているねじを交換し、4 つのねじを締め付けます。
4. ポンプのチューブを交換し、溶液の流速をチェックします。

関連項目：

• ペリスタルティックポンプチューブの交換
