更换 AVS 4、AVS 6 和 AVS 7 组件

提供了有关下列操作的说明：

• 拆卸和更换切换阀和定子
• 拆卸和更换转子
• 更换接头
• 更换管线
  • AVS 6 和 AVS 7 管线
    • 仅针对 AVS 7：内标管线，使用内标连接工具包，G8010-60307
    • 自动进样器进样针管线，使用自动进样器连接工具包，G8010-60306
    • 样品定量环管线，使用样品定量环，G8010-60305。也可以使用其他规格的定量环，步骤相同。
    • 进样口工具包管线，使用进样口连接工具包，G8010-60303
    • 泵管，使用泵出口连接工具包，G8010-60308
    • 雾化器管线，使用雾化器连接工具包，G8010-60304
  • AVS 4 管线
    • 冲洗管 — 样品/冲洗连接工具包，G8010-60335
    • 雾化器管线
      • Unifit 雾化器 — 适用于所有使用 Unifit 雾化器连接工具包 (G8010-60336) 的 Unifit 型雾化器
      • 雾化器转接头工具包 — 适用于 OneNeb 雾化器和其他使用雾化器转接头工具包 (G8010-60333) 的雾化器
      • 其他雾化器
    • 废液管 — 废液管线工具包 4 通，G8010-60334
    • 样品管 — 样品/冲洗连接工具包，G8010-60335

更换完所有需要更换的组件后，在 Instrument（仪器）> Tests（测试）窗口中执行高级阀系统测试。

组件更换频率根据应用需求的不同而有所不同。

这种阀经过设计，可以更换阀内部的损耗性组件（转子和定子）。

除非另有说明，以下说明适用于所有三种切换阀。

拆下并更换 ICP-OES 上的切换阀和定子



化学危险 从切换阀上断开管线之前，请务必冲洗所有管线和阀，以避免接触潜在的危险化学物质。在处理被化学物质污染的组件时，请务必穿戴适当的防护服。

拆卸阀体/定子的步骤：

1. 从切换阀上断开管线。

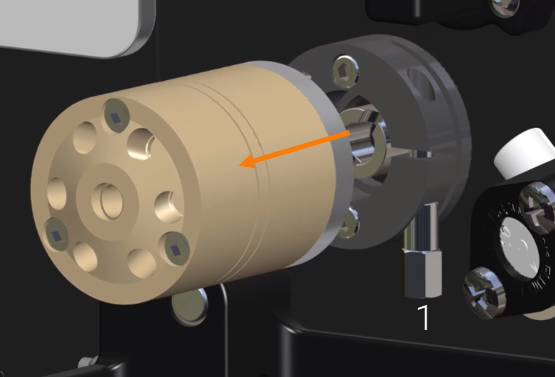

2. 使用提供的 1/16 英寸套管扳手拧松阀固定螺帽（如下图中 1 所示）。

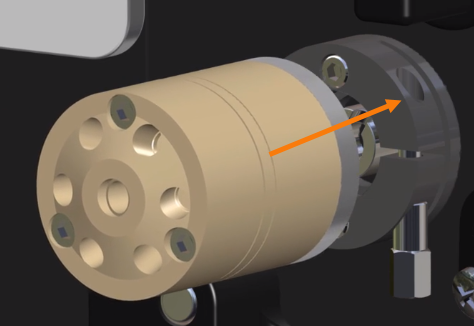

3. 将阀轻轻地从仪器中拉出。

安装阀体/定子的步骤：

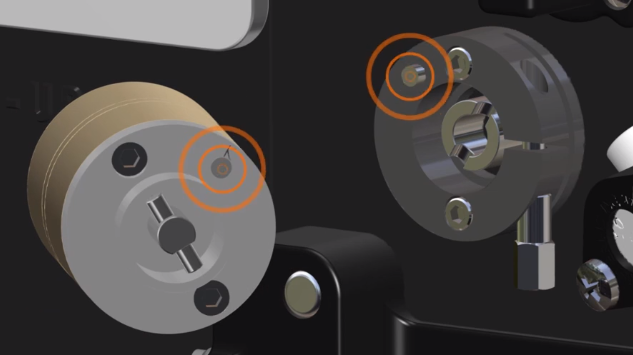

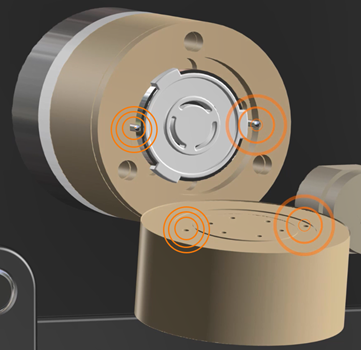

1. 安装新阀/定子，将标记为“K”的孔与阀座上的销匹配。两者均在下图中用橙色圆圈标出。

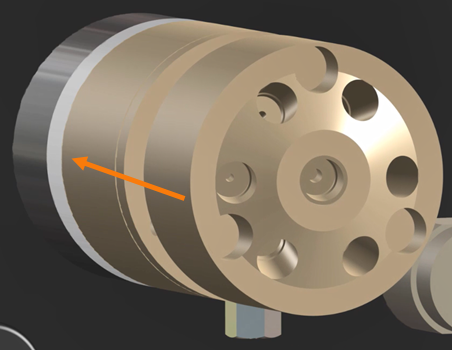

2. 将阀轻轻推至 ICP-OES 上。



阀和销的设计使阀只能沿着正确的方向插入。插入阀时不要过度用力。

3. 使用提供的扳手，将阀固定螺帽拧紧大约 1/4 圈。
4. 将雾化器、废液、自动进样器和样品定量环的管线连接到切换阀。

更换完所有需要更换的组件后，在 Instrument（仪器）> Tests（测试）窗口中执行高级阀系统测试。

更换转子

长时间使用，转子会磨损或被化学物质损坏。

化学危险 从切换阀上断开管线之前，请务必冲洗所有管线和阀，以避免接触潜在的危险化学物质。在处理被化学物质污染的组件时，请务必穿戴适当的防护服。

拆卸转子的步骤：

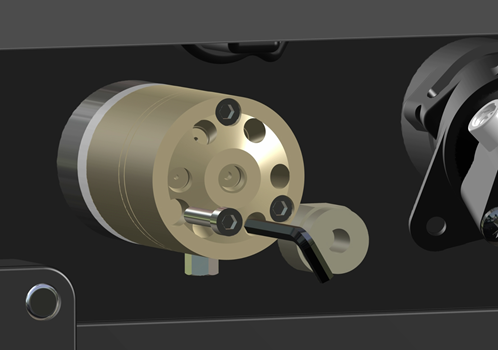

1. 使用阀随附的 7/16 英寸六角扳手取下阀体上用于固定定子的三颗螺钉。

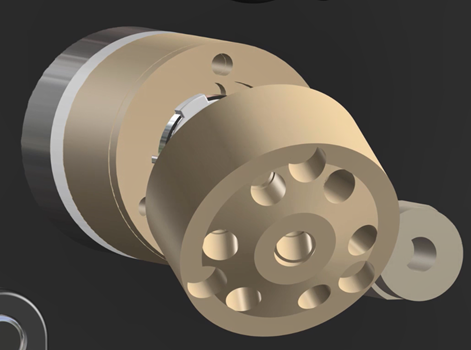

2. 从切换阀阀体上取下定子。

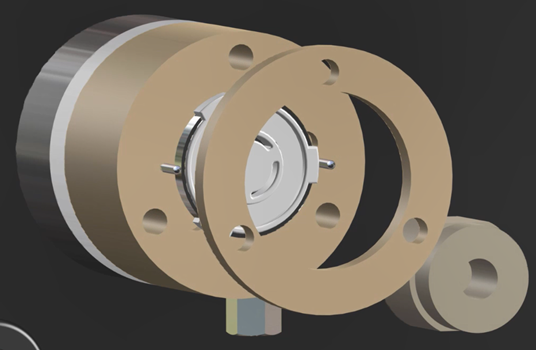

3. 从阀体上取下阀体环。

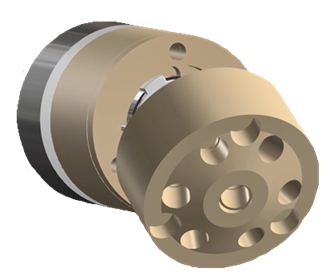

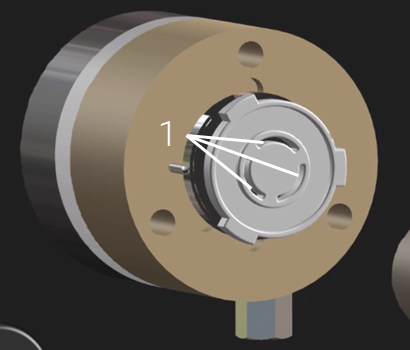

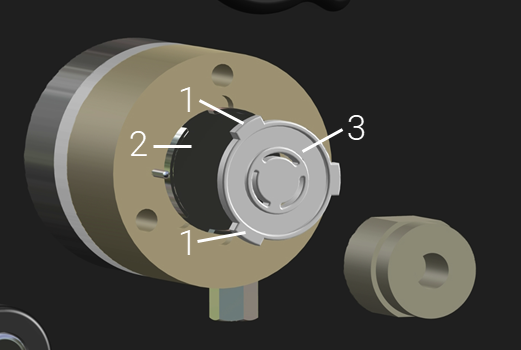

4. 利用转子凸缘（下图中 1）从驱动装置 (2) 中拉出转子 (3)。

5. 必要时，用软布和去离子水擦拭驱动装置和阀体进行清洁。
6. 清洁或更换转子。
7. 更换转子和阀体之前，请彻底将其干燥。

更换转子的步骤：

1. 插入转子，使液体通道侧朝外。

将驱动装置上的开口和转子凸缘对齐，使转子只能朝一个方向运行。

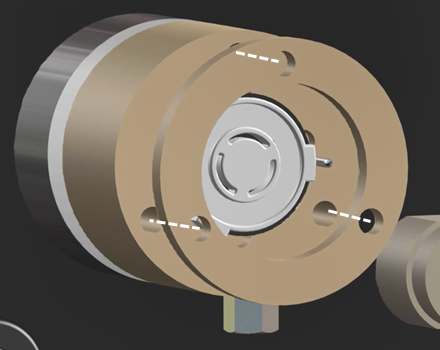

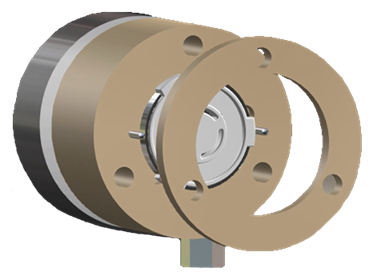

2. 将阀体环安装到阀体上。确保阀体环孔与阀体中的螺钉孔对齐。

3.  安装定子，使定子后面的孔与阀体上的定位销对齐。螺钉孔应与阀体环和阀体中的螺钉孔对齐。



4. 依次插入并均匀拧紧每个螺钉，确保压力恒定。检查定子、阀体环或阀体之间没有空隙。
5. 更换连接到阀上的管线。

更换完所有需要更换的组件后，在 Instrument（仪器）> Tests（测试）窗口中执行高级阀系统测试。

清洁转子密封垫、定子和六角螺钉

化学危险 从切换阀上断开管线之前，请务必冲洗所有管线和阀，以避免接触潜在的危险化学物质。在处理被化学物质污染的组件时，请务必穿戴适当的防护服。

1. 从阀体上拆下所有管线。
2. 从仪器上拆下切换阀。

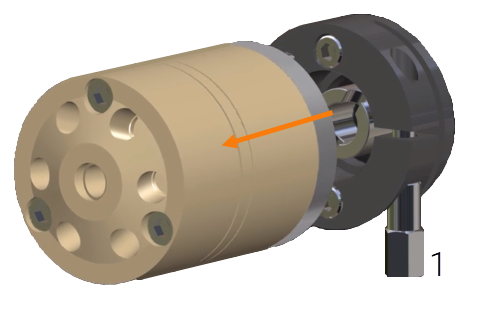

3. 使用提供的 1/16 英寸套管扳手拧松阀固定螺帽（如下图中 1 所示）。


4. 将阀轻轻地从仪器中拉出。

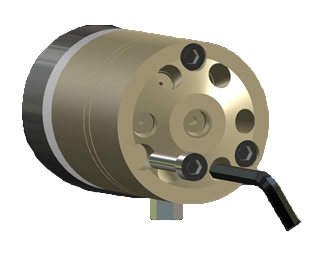

5. 使用阀随附的 7/16 英寸六角扳手取下阀体上用于固定定子的三颗螺钉。


6. 从切换阀阀体上取下定子。


7. 从阀体上取下阀体环。


8. 利用转子凸缘（下图中 1）从驱动装置 (2) 中拉出转子 (3)。


9. 用去离子水冲洗所有切换阀组件。如果组件损坏，请更换。
10. 重新组装阀。

更换接头

化学危险 从切换阀上断开管线之前，请务必冲洗所有管线和阀，以避免接触潜在的危险化学物质。在处理被化学物质污染的组件时，请务必穿戴适当的防护服。

确保只使用外径 (OD) 为 1.6 mm（1/16 英寸）的管线和接头，否则切换阀的端口处可能会发生泄漏。切割管线时，确保端头平整，没有毛刺或颗粒物。

在 AVS 4、AVS 6 和 AVS 7 的管线工具包中，除自动进样器管线外，其余管线均已附带接头。在更换连接到切换阀端口的管线时，如需更换接头，请务必使用推荐的螺帽和密封垫圈组合。

管线工具包中提供的接头与螺帽和密封垫圈是一体的。

将未连接的接头固定在管线上：

1. 将管线的一端穿过接头和密封垫圈（在与接头分开的情况下）。

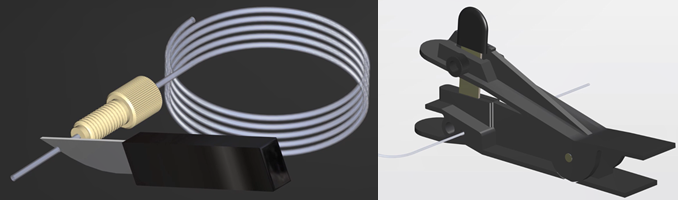

2. 切割管线，以确保其表面光滑无毛刺。

   1. 如果您使用的是刀片或手术刀，请在切割时将管线滚动至防滑表面。
   2. 如果您使用的是管线切割器，请将管线插入较小的孔中，然后用力按压切割器手柄进行切割。

3. 确保管线垂直切割，与接头的末端齐平。

4. 在将接头拧入打开的阀端口的同时，将推入阀端口底部的管线固定住。这将确保管线与接头底部齐平。

更换管线

请务必使用针对您的应用和仪器推荐的管线类型。安捷伦提供预装有正确接头的管线工具包。必须更换已经扭结、堵塞或损坏的管线。

您可以选择：

• AVS 6 和 AVS 7 管线
• AVS 4 管线

化学危险 从切换阀上断开管线之前，请务必冲洗所有管线和阀，以避免接触潜在的危险化学物质。在处理被化学物质污染的组件时，请务必穿戴适当的防护服。

确保只使用外径 (OD) 为 1.6 mm（1/16 英寸）的管线和接头，否则切换阀的端口处可能会发生泄漏。切割管线时，确保端头平整，没有毛刺或颗粒物。

提示 从自动进样器进样针到切换阀的管线长度会影响样品提升时间。 如果阀和雾化器之间的管线较长，样品与稀释剂/IS 的混合将更彻底，这将确保更好的重现性，但代价是额外增加了样品到达等离子体所需的时间。

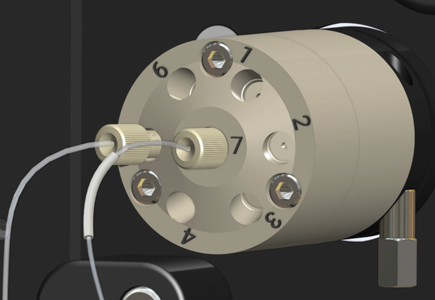

AVS 6 和 AVS 7 管线

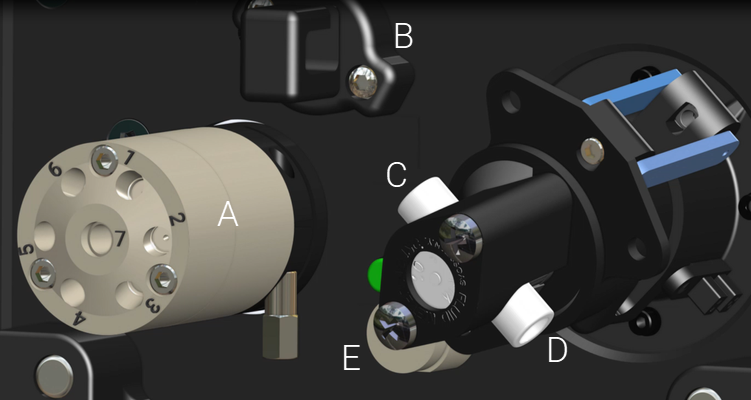

其中 A 为 AVS 阀，B 为样品定量环支架，C 为 AVS 泵入口，D 为 AVS 泵出口，E 为气泡注射管。

上图“A”中的阀端口编号	管线工具包部件号	说明
1	G8010-60305	样品定量环，1 mL
2	G8010-60304	雾化器连接工具包
3	G8010-60303	进样口连接工具包
4	G8010-60305	样品定量环，1 mL
5	G8010-60306	自动进样器连接工具包
6	G8010-60308	泵出口连接工具包
7	G8010-60307	内标连接工具包（仅适用于 AVS 7）

更换完所有需要更换的组件后，在 Instrument（仪器）> Tests（测试）窗口中执行高级阀系统测试。

内标连接工具包

仅适用于 AVS 7。

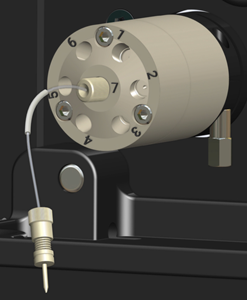

连接内标连接工具包，G8010-60307。管线标记为“Valve Port 7”（阀 7 号位）。

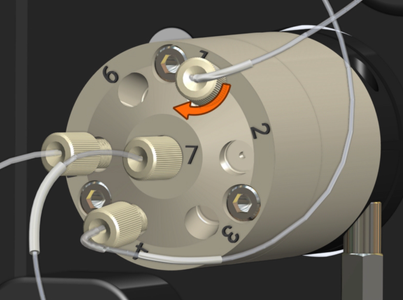

1. 将螺纹接头连接至切换阀的 7 号位。

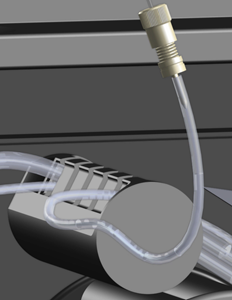

2. 将倒刺端插入蠕动泵的内标出口管中。


3. 将蠕动泵的内标入口管连接到用于 AVS 7 的安捷伦内标容器工具包，部件号 G8495-60005（或其他合适的部件）。

自动进样器连接工具包

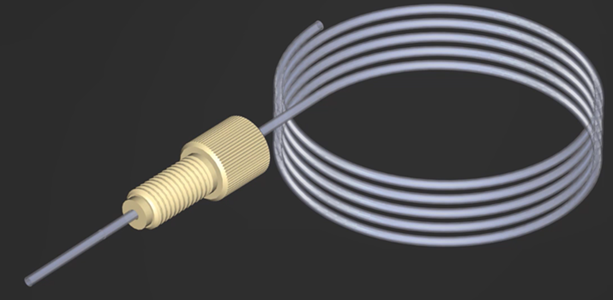

连接自动进样器连接工具包，G8010-60306。

1. 根据更换接头中的步骤，将接头固定到自动进样器进样针管线上。
2. 将螺纹接头连接至切换阀的 5 号位。



样品定量环

连接样品定量环，G8010-60305 为随附的 1 mL 定量环。此外，也可使用其他规格的定量环。

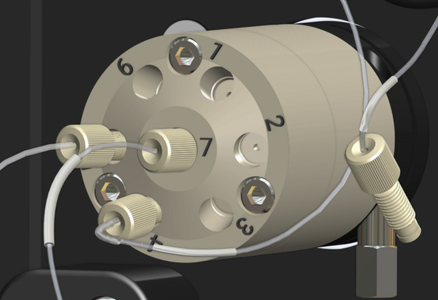

1. 将标记为“Valve Port 4”（阀 4 号位）的螺纹接头连接至 AVS 阀的 4 号位。



2. 将标记为“Valve Port 1”（阀 1 号位）的螺纹接头连接至 AVS 阀的 4 号位。



3. 将定量环放在样品定量环吊钩中。



进样口连接工具包

连接进样口连接工具包，G8010-60303。此管线工具包包括通过“T”形三通连接的三条管线。

连接进样口连接工具包时，请拆卸滴水托盘以便更容易地连接。工具包连接完成后重新安装滴水托盘。

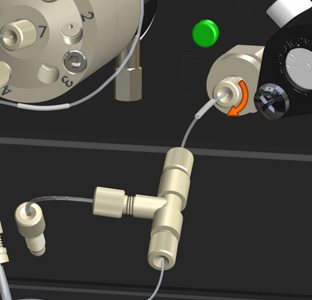

1. 将标记为“Bubble Inject”（气泡注射）的螺纹接头连接至 AVS 组件的气泡注入口。

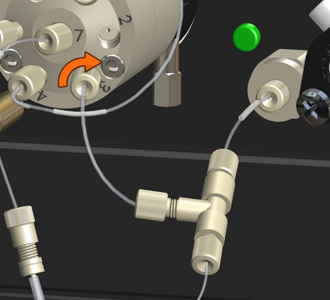

2. 将未标记管线的螺纹接头连接至切换阀的 3 号位。

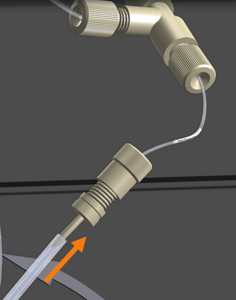

3. 将标记为“Peri Pump Rinse”（蠕动泵冲洗）的管线倒刺接头插入蠕动泵的冲洗管顶端。



4. 将冲洗溶液入口管连接至蠕动泵的冲洗管底端。

5. 将冲洗溶液入口管的自由端插入冲洗瓶。

泵出口连接工具包

部件号 G8010-60308。此工具包包括两根预先组装的管线。

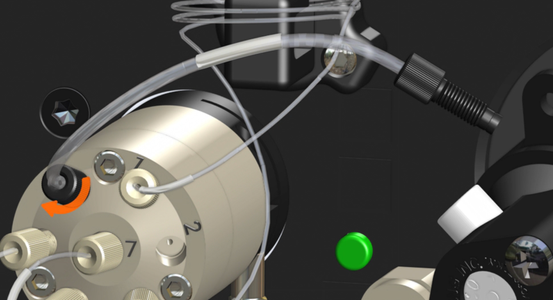

1. 将标记为“Pump Inlet Valve Port 6”（泵入口阀 6 号位）的螺纹接头连接至切换阀的 6 号位。



2. 将标记为“Pump Inlet Valve Port 6”（泵入口阀 6 号位）的管线剩余螺纹接头连接至 AVS 泵的顶部接头。

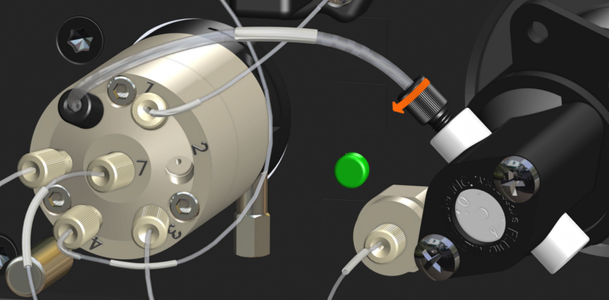

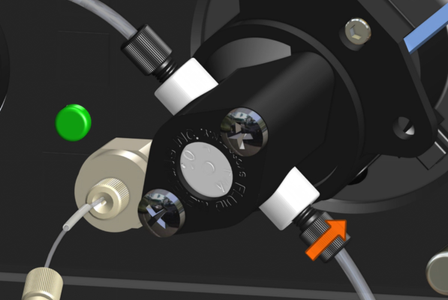

3. 将标记为“Pump Outlet”（泵出口）的管线螺纹接头连接至 AVS 泵的底部接头。将管线的自由端插入废液容器瓶。



雾化器连接工具包

部件号 G8010-60304。标记为“Valve Port 2”（阀 2 号位）。

OneNeb 雾化器不建议与 AVS 6 或 AVS 7 一起使用。否则可能会导致样品管线中的背压过高。 如果您使用的雾化器需要不同的接头以与雾化器连接工具包所提供的配件连接，请购买自动进样器连接工具包（部件号 G8010-60306），其中包括切换阀所需的接头（适合 1/16 英寸，1.6 mm 外径管线）。 始终确保使用的雾化器产生最低的样品管线背压。单击此处，获取更多信息。

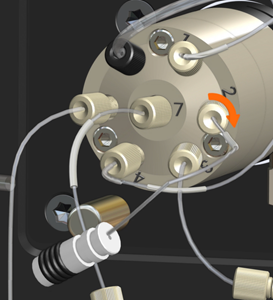

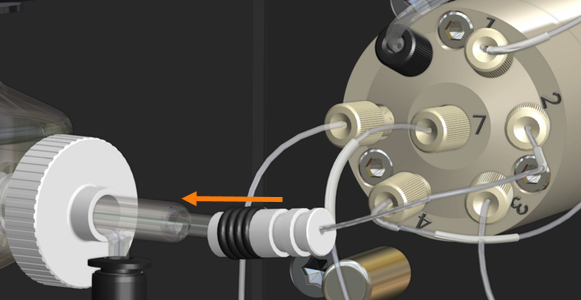

1. 将标记为“Valve Port 2”（阀 2 号位）的管线螺纹接头连接至切换阀的 2 号位。



2. 将黑色和白色接头完全插入雾化器。

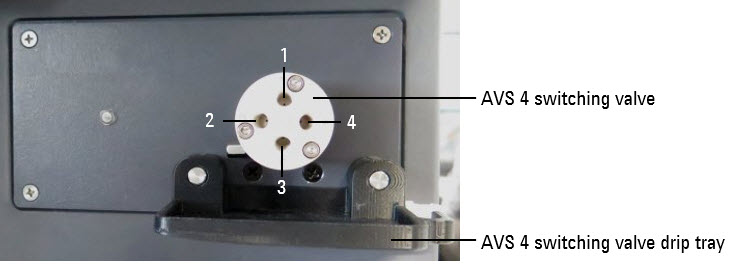

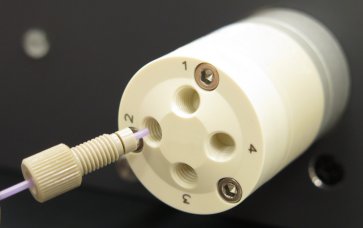

AVS 4 管线

上图中的阀端口编号	管线工具包部件号	说明
2	G8010-60333	雾化器转接头工具包。此工具包与 OneNeb 配套使用（按原样直接使用），或与 G8010-60336 一起用于连接 UniFit 雾化器。
2	G8010-60336	Unifit 雾化器连接工具包
2		其他雾化器
1 和 3	G8010-60335	样品/冲洗连接工具包 样品管（阀 1 号位） 冲洗管（阀 3 号位）
4	G8010-60334	废液管线工具包 4 通

更换完所有需要更换的组件后，在 Instrument（仪器）> Tests（测试）窗口中执行高级阀系统测试。

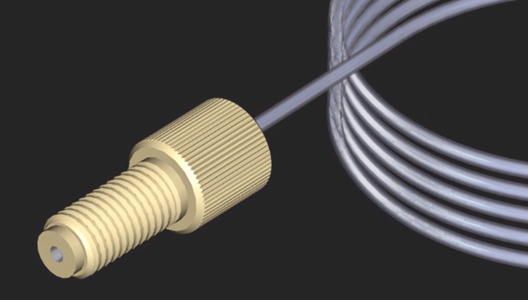

用于冲洗管的 AVS 4 样品/冲洗连接工具包

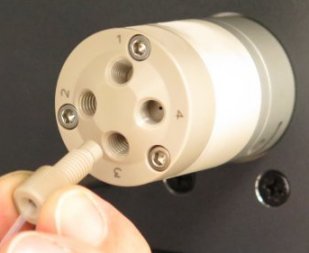

按照此步骤连接冲洗管。将样品/冲洗连接工具包 (G8010-60335) 中的一根管线连接到 AVS 4 上的 3 号位。

1. 将螺纹接头连接至切换阀的 3 号位。

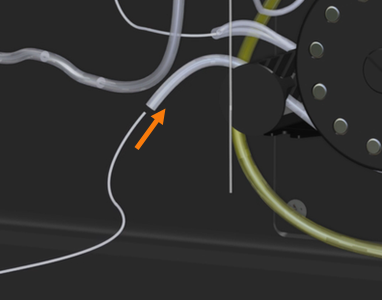

2. 将倒刺接头插入蠕动泵的冲洗出口管线中。

   \
3. 将蠕动泵的冲洗溶液入口管连接到安捷伦冲洗和废液容器工具包（部件号 G8494-60005）中的冲洗瓶上（或其他合适的替代部件）。

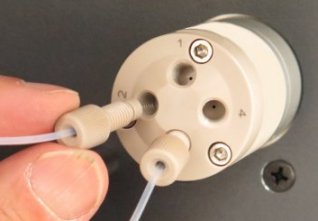

AVS 4 Unifit 雾化器连接工具包

将 Unifit 雾化器连接工具包 (G8010-60336) 连接到 AVS 4 的 2 号位。

如果您使用的是 OneNeb 雾化器，请使用雾化器转接头工具包 (G8010-60333)，不要使用 Unifit 雾化器连接工具包 (G8010-60336)。 雾化器转接头工具包的无法兰接头可用于连接任何使用 1/16 英寸外径毛细管作为样品管的雾化器。管线套管可用于连接任何使用 0.042 英寸或 1 mm 外径毛细管作为样品管的雾化器。

1. 将雾化器管线切割为合适的长度，以匹配阀和雾化器之间的距离。建议最小为 100 mm。
2. 按照无法兰接头及管线的组装步骤，将接头固定到管线上。
3. 将螺纹接头连接至切换阀的 2 号位。

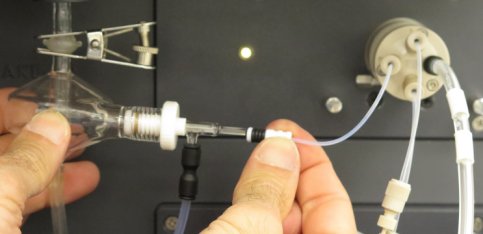

4. 将雾化器连接工具包上的黑色和白色接头插入雾化器。



AVS 4 雾化器转接头工具包

将雾化器转接头工具包 (G8010-60333) 连接到 AVS 4 的 2 号位。

只有在使用 OneNeb 雾化器的情况下才使用此工具包。否则，请使用 Unifit 雾化器连接工具包，G8010-60336。

1. 将雾化器管线切割为合适的长度，以匹配阀和雾化器之间的距离。建议最小为 100 mm。

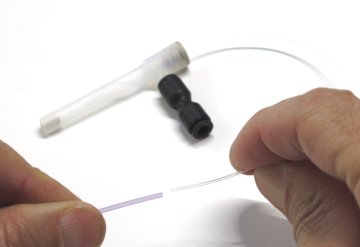

2. 将套管套到 OneNeb 雾化器管线上。


3. 将螺纹接头套到套管和雾化器管线上。
4. 当将套管和毛细管顶在阀端口底部时，将接头连接到切换阀的 2 号位中。



AVS 4 其他雾化器

雾化器转接头工具包的无法兰接头可用于连接任何使用 1/16 英寸外径毛细管作为样品管的雾化器。管线套管可用于连接任何使用 0.042 英寸或 1 mm 外径毛细管作为样品管的雾化器。

务必将毛细管切割为合适的长度，以匹配阀和雾化器之间的距离。建议最小为 100 mm。

AVS 4 废液管线工具包 4 通

将废液管线工具包 4 通 (G8010-60334) 连接到切换阀的 3 号位。

1. 将螺纹接头连接至切换阀的 3 号位。


2. 将管线的自由端插入安捷伦冲洗和废液容器工具包（部件号 G8494-60005）中的废液容器瓶（或其他合适的替代部件）。

用于样品管的 AVS 4 样品/冲洗连接工具包

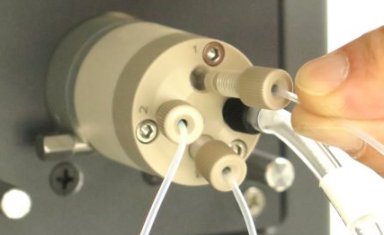

按照此步骤连接样品管。将样品/冲洗连接工具包 (G8010-60335) 中的一根管线连接到 AVS 4 上的 1 号位。

1. 将螺纹接头连接至切换阀的 1 号位。


2. 将倒刺接头插入蠕动泵的样品出口管线中。


3. 将蠕动泵的进样口管线连接到自动进样器进样针管线上。

另请参见：

• AVS 4、AVS 6 和 AVS 7 切换阀
