半可拆卸式炬管的组装和拆卸

半可拆卸式炬管允许将炬管石英管与炬管体和中心管分离，以便于清洁。

• 炬管组装
• 炬管拆卸

为防止炬管损坏，在操作或存放炬管时请务必小心谨慎。为了避免损坏仪器，切勿使用已损坏的炬管。

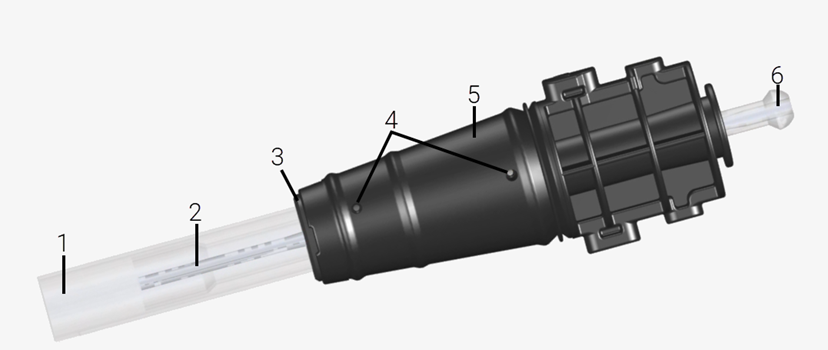

炬管组件，其中 1 为炬管外管组，2 为中心管，3 为密封垫，4 为气孔，5 为炬管体，6 为球形接头

炬管组装

组装炬管：

1. 将炬管密封垫的平面侧朝向炬管石英管顶部。


   炬管密封垫的平面侧

2. 将炬管密封垫从底部滑到管组上。

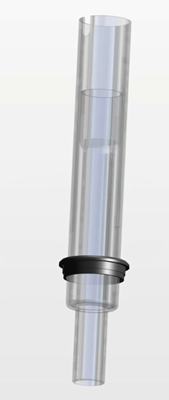

   炬管石英管上的炬管密封垫

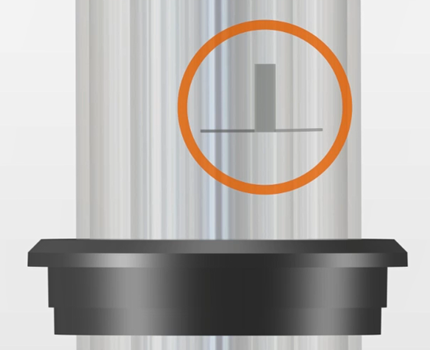

3. 将炬管密封垫的顶面与"T”对齐标记的底部对齐。

对齐标记

4. 保持直线平行移动，小心地将石英外管组滑入炬管体。避免石英管组与中心管接触。

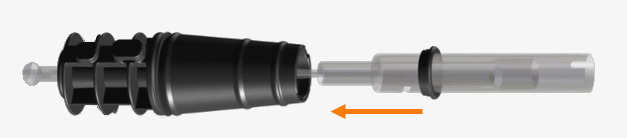

   炬管插入炬管体中

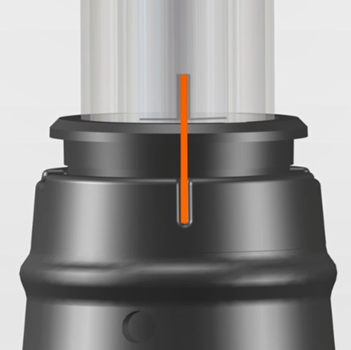

5. 调整炬管石英管，使炬管体上的凹槽与炬管石英管上的标记对齐。

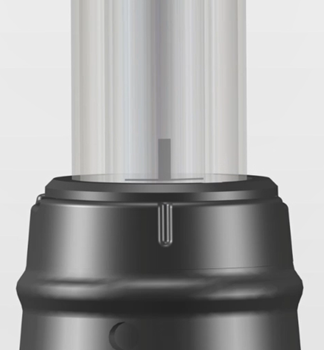

   炬管对齐

6. 将炬管充分按入炬管体中，然后向下按炬管固定环。


   炬管石英管插入炬管体中

炬管拆卸

高温表面 在仪器运行期间，炬管和炬管室的温度将会升高，并且在等离子体熄灭后，高温状态会持续一段时间。让等离子体室冷却至少 5 分钟，然后再接触等离子体室。在接触外管或尝试拆卸炬管之前，请让炬管冷却 2 分钟。

拆卸半可拆卸式炬管：

如果用手无法将炬管石英管滑出炬管体，则可能需要使用平头螺丝刀松开炬管密封垫。

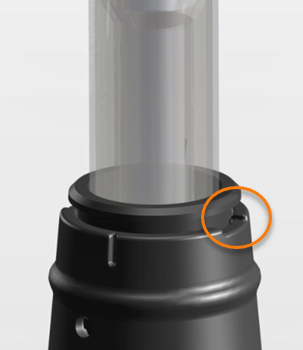

1. 在下图中橙色圆圈所示的狭缝位置处，用手将炬管密封垫向上撬动以使其松动。

用手松动炬管密封垫。

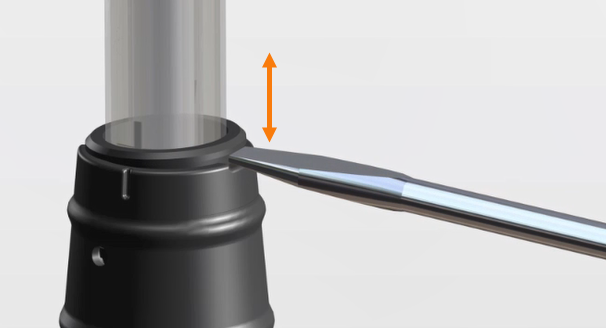

仅当用手无法松动炬管密封垫时，才改用螺丝刀。 使用螺丝刀松动炬管密封垫： 将螺丝刀插入炬管固定环和炬管体之间的狭缝中。 轻轻地上下移动螺丝刀，将炬管固定环与炬管体分开。 在另一侧的狭缝处重复步骤 a 和 b。

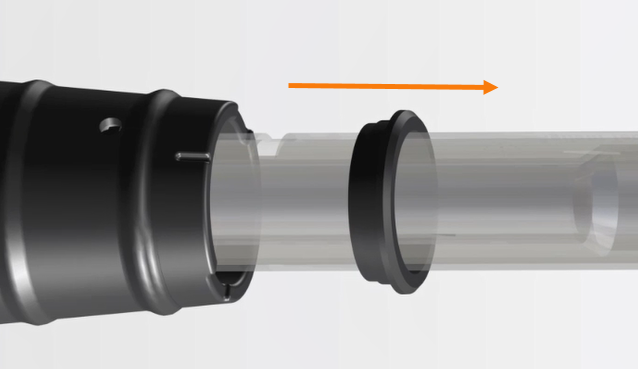

2. 保持直线平行运动，小心地将石英外管组从炬管体中滑出。避免石英管组与中心管接触。

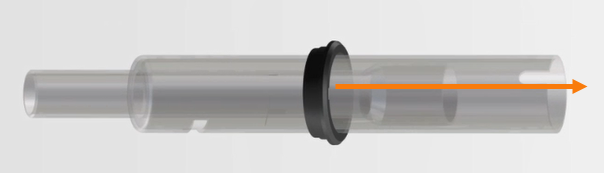

3. 将密封垫沿箭头所示方向从管组顶端滑出，将其取下。
