清洁炬管

为了使 ICP-OES 易安装炬管实现最长的使用寿命，建议在炬管外管上出现任何变色迹象时应立即执行如下清洁程序。为了最大程度地延长炬管使用寿命并防止污染，应每天检查炬管的状况和清洁度。

对于完全可拆卸式炬管（可以从炬管体上卸下中心管），请参阅随附的说明，以获取组装和清洁信息。

清洁炬管的步骤如下：

• 取下炬管
• 用酸清洁用于含水和酸性样品的炬管
• 清洁用于有机样品的炬管
• 冲洗炬管
• 干燥炬管
• 其它检查
• 安装炬管

高温表面 在仪器运行期间，炬管和炬管室的温度可能极其高，并且在仪器关闭后，高温状态会持续一段时间。让炬管和炬管室冷却至少 5 分钟，然后再尝试卸下炬管。使用隔热手套。

无需关闭仪器电源。

从 ICP-OES 中取出炬管

为防止炬管损坏，在操作或存放炬管时请务必小心谨慎。 为了避免损坏仪器，切勿使用已损坏的炬管。

1. 熄灭等离子体。
2. 在握住雾化室的同时，卸下炬管夹以断开雾化室与炬管的连接。见图 1。
3. 拉开炬管载架手柄。见图 2。
4. 将炬管从炬管室中轻轻拉出。


   图 1.炬管、雾化室和雾化器连接

   其中：

1.炬管载架手柄	4.雾化器气体连接	7.雾化器
2.炬管	5.雾化室排废管	8.雾化器溶液入口管线
3.炬管夹	6.雾化室

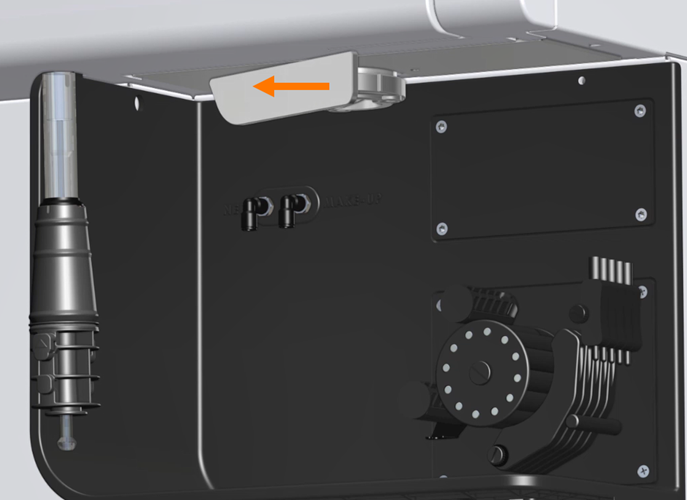

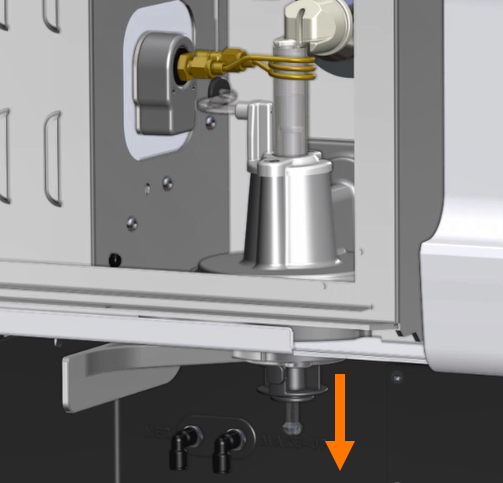

图 2.移动炬管手柄（左右移动），插入和取下炬管（上下移动）

用酸清洁用于含水或酸性样品的炬管

请勿使用清洁丝或磨具（例如刷子或洗刷器）清洁炬管。避免酸接触石英与塑料底座之间的密封垫，否则可能会损坏密封垫和炬管体。

高温表面和化学危险 在仪器运行期间，炬管和炬管室的温度将会升高，并且在等离子体熄灭后，高温状态会持续一段时间。让等离子体室冷却至少 5 分钟，然后再接触等离子体室。在接触外管或尝试拆卸炬管之前，请让炬管冷却 2 分钟。 硝酸和盐酸具有强腐蚀性，与皮肤接触会引起严重灼伤。处理这些酸时，请务必始终穿戴适当的防护服。如果酸接触到皮肤，请立即用大量清水冲洗并及时就医。

使用干净的、宽径敞口烧杯（最好为 100 mL 的高型烧杯）或类似的容器盛放浸泡溶液。对于 ICP-OES 易安装炬管（部件号 G8010-68021），请使用推荐的炬管清洁支架，在清洁过程的浸泡环节中保持炬管倒置。炬管清洁支架用于协助清洁炬管，防止损坏石英外管的易碎端，并限制炬管体上的弹性材料暴露于酸性烟雾中，从而减少过早退化现象。

• 使用干净/无颗粒的清洁剂或酸进行浸泡。
• 确保酸不会接触到石英外管和塑料底座之间的密封垫。
• 请勿浸泡半可拆卸式炬管的可拆卸顶部密封垫。
• 除非另有说明，否则在所有清洁和冲洗步骤中，均应保持炬管垂直，球形接头处于顶部。
• 不要拆下一体式炬管上的炬管黏性盖，此盖子用于覆盖石英和塑料部件之间的密封垫。
• 为了获得更好的清洁效果，在冲洗和干燥过程中，请务必拆下半可拆卸式或完全可拆卸式炬管。

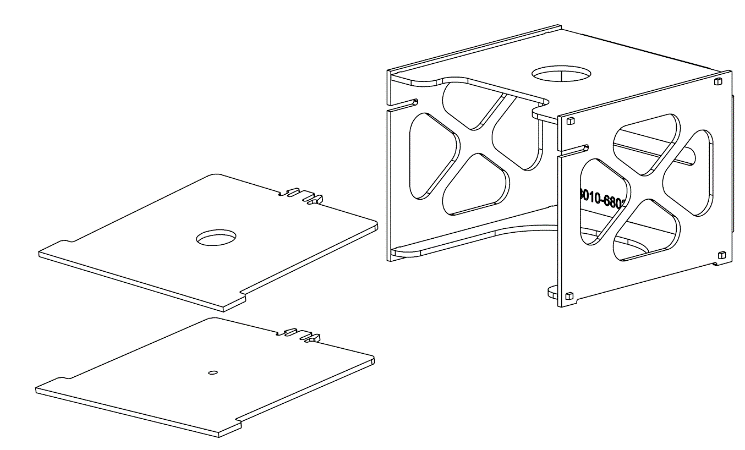

图 3.炬管清洁支架带有较大的外管组清洁板（顶板）和较小的中心管清洁板（底板）

要清洁炬管：

1. 如果使用半可拆卸式炬管，则将其拆下更便于清洁。
2. 在宽径敞口烧杯中配制 50% 的王水溶液（1 份去离子水兑 1 份王水）。王水配制系以 1:3 的比例混合浓硝酸和盐酸。
3. 将装有酸性溶液的烧杯放在炬管清洁支架下。
4. 将炬管的石英部分在 50% 的王水中浸泡至少 1 个小时。清洁过程所需时间的长短取决于污染程度。请勿将炬管放在酸中超过 4 小时。如果使用 50% 的王水清洁后沉积物仍然存在，请使用更高浓度的王水重复清洁过程。
5. 如图 4A、B、C 和 D 所示，将炬管穿过炬管清洁支架上的孔放入王水溶液中。确保将石英外管和中心管浸入溶液中。
6. 要浸泡没有石英外管组的中心管（图 4B），应在炬管清洁支架上安装炬管中心管板，以最大程度减少炬管体在酸雾中的暴露。
7. 对于半可拆卸式或完全可拆卸式炬管，可以将石英外管组拆下，另外放在盛有王水的烧杯中浸泡（图 4C）。
8. 通过中心管的球形接头吸取一些酸，以去除中心管下部的积聚物。见图 6。

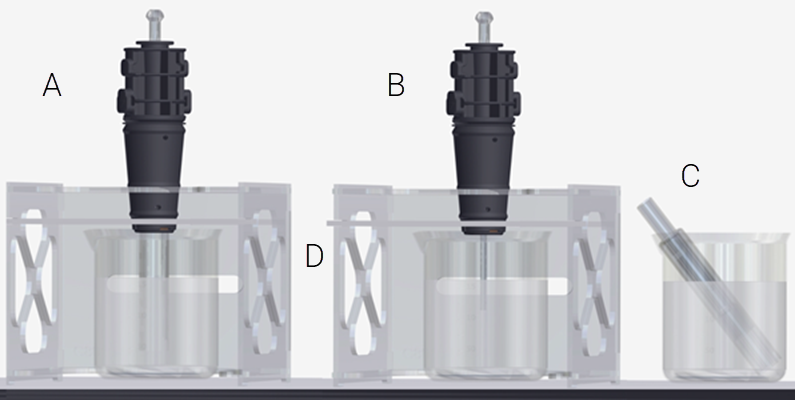

图 4.A. 酸中的一体式矩管，以及 B. 酸中的可拆卸式炬管体与中心管，C. 酸中的炬管外管。A 和 B 放在炬管清洁支架中，开口宽径烧杯中的酸液位正好处于塑料底座下方。除非另有说明，在所有清洁和冲洗步骤中，都应使一体式炬管保持倒置状态。确保管组和中心管浸入溶液中。

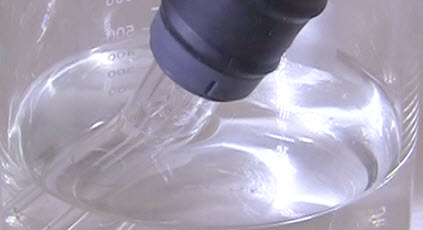

图 5.容器中炬管的放大图，突出显示了在不使用炬管清洁支架的情况下相对于塑料底座的酸液位

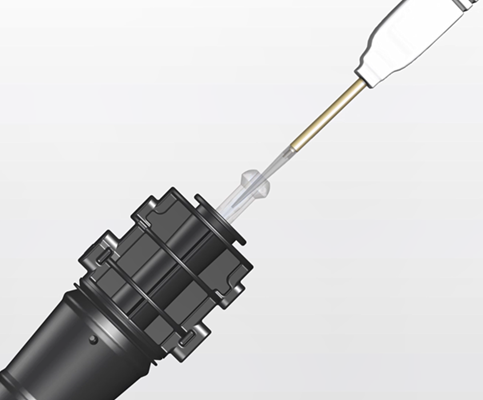

图 6.通过中心管的球形接头吸去液体

9. 在使用仪器中的炬管之前，请彻底冲洗并完全干燥炬管和外管组。
10. 遵照下列“冲洗炬管”和“干燥炬管”列表概述的步骤。

清洁用于有机样品的炬管

高温表面 在仪器运行期间，炬管和炬管室的温度将会升高，并且在等离子体熄灭后，高温状态会持续一段时间。让等离子体室冷却至少 5 分钟，然后再接触等离子体室。在接触外管或尝试拆卸炬管之前，请让炬管冷却 2 分钟。 使用马弗炉或便携的手持式丙烷火炬会将炬管加热到极高的温度。处理高热的炬管组件时，务必穿戴适当的安全防护装备。

半可拆卸式炬管组件

典型方法是在约 500 °C 的马弗炉中烘烤从可拆卸式炬管中取下的石英炬管。

请勿将包含塑料的炬管任何部分放入马弗炉中。

一体式炬管或连接到塑料炬管体的组件

使用便携的手持式丙烷火炬清除积碳之前，请在所有部件上缠一块湿布以防止过热。

1. 对于一体式炬管，或作为使用马弗炉的替代方案，请使用便携的手持式丙烷火炬烧掉积碳。
2. 外管和中心管应垂直放置，直至其冷却。

然后按照以下程序冲洗一体式炬管或半可拆卸式炬管。

冲洗炬管

要冲洗炬管：

1. 握住炬管，并使球形接头处于顶端。见图 7A。
2. 使用洗瓶控制水流，用去离子水 (18 MΩ.cm) 通过球形接头以及上部和下部的气体端口彻底冲洗炬管的内部和外部。见图 7。

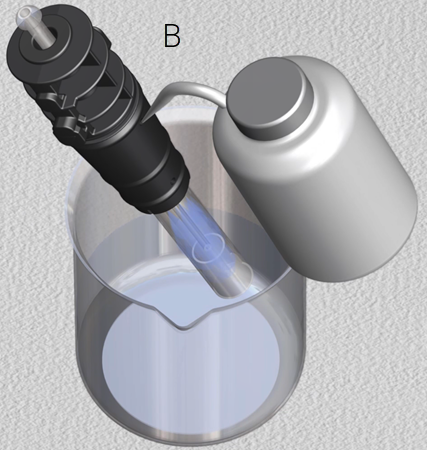

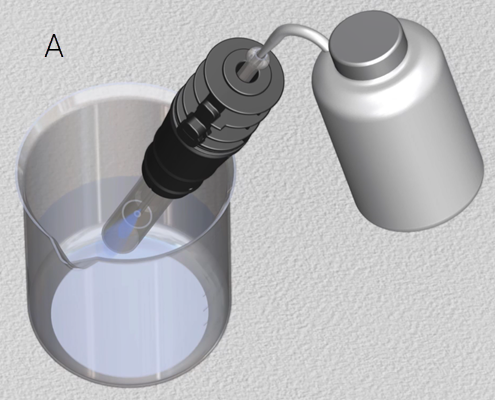

图 7.A. 通过中心管冲洗炬管。B. 通过上部供气孔进行冲洗。

3. 翻转炬管，使石英管位于顶部，球形接头位于底部。引导冲洗水通过石英管，使水从气体入口端和球形接头流出且至少维持 30 s。此处未显示。
4. 如果拆下炬管进行清洁，请彻底清洗石英外管组和可拆下的顶部密封垫。

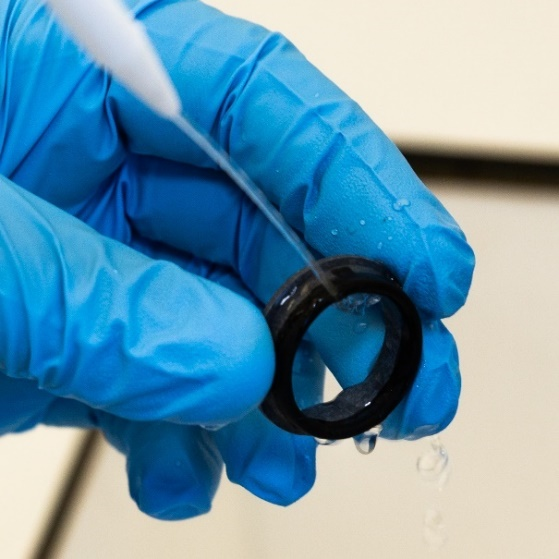

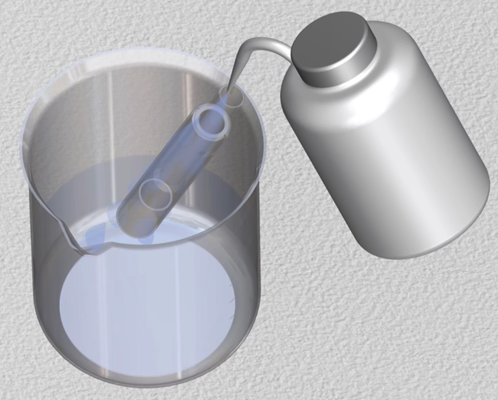

图 8.冲洗半可拆卸式外管组和顶部密封垫

5. 充分干燥炬管，必要时重新组装半可拆卸式炬管，然后再安装到仪器上。

干燥炬管

请勿将炬管的塑料部件放在烘箱中。在去除水分方面，烘箱效果不如使用压缩空气、氩气或氮气，而且可能会损坏炬管。

干燥炬管：

1. 保持炬管倒置（使球形接头处于顶部）。见图 9A。
2. 将洁净的压缩空气或氮气通过底座上的两个供气孔并通过球形接头吹入，以去除水分。
3. 翻转炬管，然后将洁净的压缩空气、氩气或氮气通过石英外管组的开口端吹入。请勿将喷气嘴插入管组内。此处未显示。
4. 在将炬管重新安装到仪器中之前，请确保所有水分已去除。

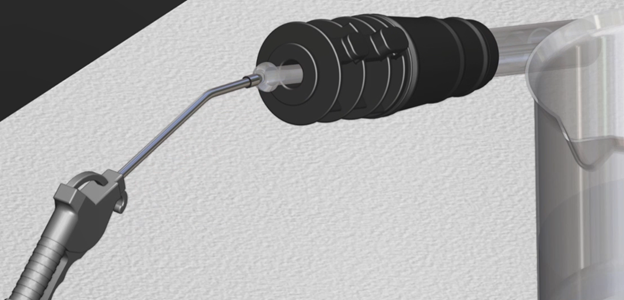

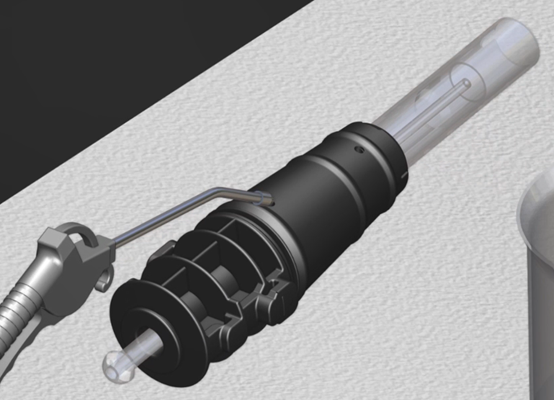

图 9.A. 干燥炬管中心管。B. 通过上部供气孔进行干燥。

5. 如果拆下炬管进行清洁，要使洁净的压缩空气、氩气或氮气通过石英外管组和顶部密封垫，以去除全部水分。
6. 小心吹走炬管体和石英部件上残留的水分。
7. 在将炬管重新安装到仪器中之前，请确保所有水分已去除。
8. 对于半可拆卸式和完全可拆卸式炬管，建议拆开炬管，这样可轻松操作炬管体以实现完全干燥。

清洁后的其它检查项目

清洁后请执行以下检查项目：

1. 检查炬管是否有损坏，例如安装在塑料底座中的石英管是否有松动，是否有孔或明显的裂纹。如果发现任何损坏，请立即更换炬管。
2. 重新安装炬管后，请检查是否有残留物，以确定清洁是否到位。如果发现残留物，请重复清洁过程。
3. 当石英外管的外表面触感粗糙（表明有磨损迹象）或外管有可见裂纹时，请更换炬管。

清洁时若长时间暴露于酸中可能导致塑料底座变色。如果炬管是干净的且炬管其它检查的结果也符合要求，则变色仅是外观上的变化，不影响炬管性能。

不使用时，请将炬管存放在原包装盒或塑料袋中，或者也可以使用安捷伦 ICP-OES 易安装炬管储存架（部件号 G8010-67000）。

重新组装和安装炬管

重新组装炬管，然后安装炬管。
