设置样品引入区域

液体样品引入系统的功能是将样品均匀输送到等离子体，以激发到原子/离子发射态。液体样品引入系统通过将样品与氩气载气混合以形成气溶胶。然后将气溶胶输送到等离子体的预热区。气溶胶穿过预热区并进入等离子体。

本页包含有关如何安装喷嘴、炬管、雾化室、雾化器和蠕动泵管的说明。单击此处获取有关如何设置可选的 AVS 4/6/7 切换阀的说明。

在启动 ICP-OES 系统之前，强烈建议您仔细阅读《ICP-OES 用户指南》中的“安全规范和危险提示”部分，并确保根据《安捷伦 ICP-OES 现场准备指南》中规定的 ICP-OES 规范设置实验室。

ICP-OES 经安捷伦现场服务工程师安装调试好后即可开始正常工作。

安装喷嘴

安装喷嘴：

打开视频，然后单击视频目录中的“将喷嘴安装到 ICP-OES”以获取说明。

安装喷嘴时，切勿碰到 RF 线圈。见图 1。
  1. 打开炬管室门，然后取下炬管。
  2. 卸下径向喷嘴塞（如果有）。
  3. 从右侧滑入喷嘴，然后轻轻推动将其安装到径向窗片组件上。


    图 1.将喷嘴安装到径向窗片组件上

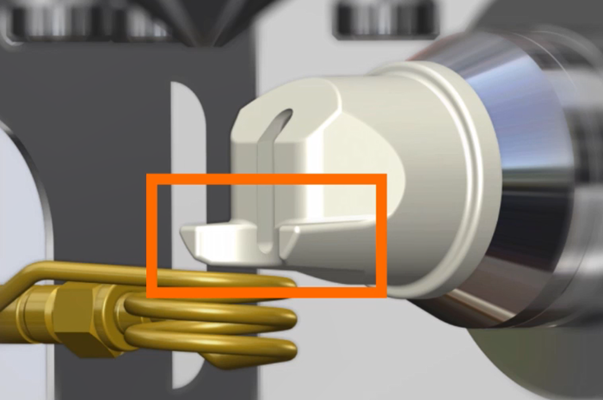

  1. 喷嘴卡头（如下图中两个红色小框所示）应位于底部且彼此保持水平。


    图 2.喷嘴卡头彼此保持水平，炬管石英管上的插槽应与喷嘴上的插槽平行。如图所示，RF 线圈围绕着炬管石英管。
  2. 插入炬管。炬管石英管上的插槽应与喷嘴上的插槽平行（如上图的红色长方框所示）。

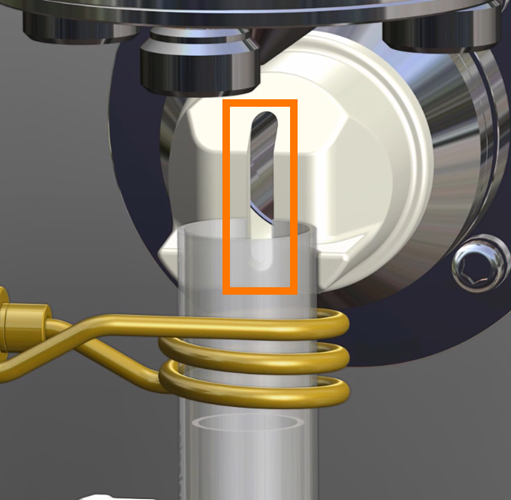

图 3.炬管石英管上的插槽与喷嘴上的插槽平行。如图所示，RF 线圈围绕着炬管石英管。

  1. 将喷嘴向炬管方向轻轻滑出，直到喷嘴端部与炬管壁接触。

取下喷嘴：

  1. 取下炬管。
  2. 将喷嘴从径向组件上拉出，向右滑动，然后从仪器上取下。

取下喷嘴时，切勿碰到 RF 线圈。

安装和取下炬管

ICP-OES 炬管载架经过设计可以进行自定位，因此可以轻松实现炬管安装。

请务必垂直向下拉动炬管，直到炬管与载架分离，然后再将炬管从仪器中取出。

本视频演示了如何安装和取下炬管。如果您使用的是可拆卸式炬管，则可能需要先进行组装。

安装和取下炬管：

  1. 朝您的方向拉动炬管载架手柄，使其处于完全打开的位置。如果已安装有炬管，请确保已将雾化室从炬管上拆下，然后将炬管从炬管载架中向下拉出，以取下炬管。


    图 3.打开炬管载架手柄

  2. 握住炬管底座，将标记朝向自己，将炬管向上滑动到载架中，直至无法移动为止。当炬管底座与载架接合时，会感觉到轻微的阻力。

图 4.炬管标记

图 5.将炬管插入炬管载架
  1. 当炬管在载架中正确定位后，将炬管载架手柄向仪器方向推回。
  2. 如果您使用径向观测喷嘴吹扫，请将喷嘴轻轻向炬管方向滑出，直到喷嘴端部与炬管壁接触。

切勿将炬管的石英部分强行推入载架，因为这可能会损坏仪器或导致炬管断裂。

取下炬管时，请按相反的步骤执行。

请务必垂直向下拉动炬管，直到炬管与载架分离，然后再将炬管从仪器中取出。

安装雾化室

雾化室是泵送进来的溶液形成气溶胶的地方，因此其性能对于样品引入而言十分重要。

安装雾化室：

本视频演示了如何安装和取下炬管。如果您使用的是可拆卸式炬管，则可能需要先进行组装。
  1. 将排废管连接到雾化室底部的排废口。
  2. 将雾化室的杯形头与炬管下侧的球形接头底部相连。使用炬管夹将雾化室固定到位。在将雾化室连接到炬管之前，可能更容易安装雾化器。

图 6.炬管、雾化室和雾化器连接

其中：

1.炬管载架手柄

4.连接气体到雾化器

7.雾化器

2.炬管

5.雾化室排废管

8.来自蠕动泵的溶液输送管

3.炬管夹

6.雾化室



单击此处，了解有关标准雾化室类型的信息。单击此处，了解有关标准雾化室类型的信息。

载气和雾化器产生的样品气溶胶的混合物被引入雾化室。

气溶胶必须以均匀的流速引入等离子体中，且不会造成等离子体不稳定。除此之外，进样至炬管中的气溶胶还必须包含足够数量且可重现的小液滴，并且能够代表样品。雾化室用于去除气溶胶中的较大液滴，同时向炬管提供均匀的气溶胶流。雾化室提供了用于将气溶胶传输到炬管的接口。该设计能够确保将细密的喷雾输送到炬管，而较大的液滴发生聚结，滴落到底部，然后通过泵和泵管由雾化室排废口排出。

与安捷伦 ICP-OES 仪器一起使用的典型雾化室包括：

  • 单通道玻璃气旋雾化室（旋流）
  • 双通道玻璃气旋雾化室（旋流）

双通道玻璃旋流雾化室 (Twister)

Twister 旋流雾化室具有中央传输管，与单通道玻璃旋流雾化室相比，能够更有效地去除较大的气溶胶液滴。这样可以减少等离子体中的溶剂量，使其更适用于复杂的样品类型，例如那些含有高溶解态固体 (> 5%) 和低挥发性有机溶剂的样品。

  • 材料：硼硅酸盐玻璃
  • 体积：50 mL
  • 物理重现性：~1%
  • RSD 低：高度准确的结构。吸取速率范围 0.2 - 3.0 mL/min



清洁雾化室

安装雾化器

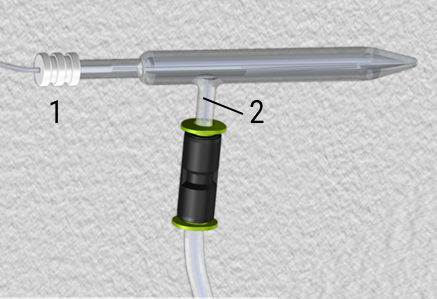

图 7.雾化器组件

其中：

1.溶液输送管线接头

2.雾化器侧臂（用于连接气体）

组装和安装雾化器：

本视频提供了如何组装雾化器的信息。

本视频提供了如何安装雾化器的信息。
  1. 拧松雾化室上的白色滚花螺帽（如有必要）。见图 6。
  2. 将雾化器插入雾化室。
  3. 用手拧紧白色滚花螺帽。
  4. 将气体软管接头插入雾化器侧臂。
  5. 将气体管线插入接头（如有必要）。
  6. 将雾化器气体供应管线的自由端插入 ICP-OES 上标有“NEB”的气体输送端口。
  7. 将溶液输送管线的接头推入雾化器。
  8. 将雾化器推入雾化室侧面的插座中。
  9. 用手拧紧白色滚花螺帽，直到雾化器牢牢固定到位。
单击此处，了解有关标准雾化器类型的信息。单击此处，了解有关标准雾化器类型的信息。

两种基本的雾化器类型可与安捷伦 ICP-OES 仪器一起使用以形成气溶胶。

  • 气动式（标准）
  • 超声（标准）

玻璃同心雾化器

可与安捷伦仪器配套使用的玻璃同心雾化器包括：

  • Seaspray：高溶解态固体雾化器
  • 锥形 K 型雾化器

SeaSpray 雾化器

SeaSpray 雾化器用于痕量分析。它具有更好的雾化效率，并能防止大多数矿物盐堵塞。

  • 材料：硼硅酸盐玻璃
  • 高物理重现性：~1%，TDS 耐受性：通常高达 20%
  • 对颗粒具有高耐受性，通常高达 75 µm
  • 由于高度准确的结构，可实现低 RSD
  • 自由吸取速率：2 mL/min
  • 气体流速：0.7 L/min，30 psi

锥形 K 型雾化器

锥形 K 型雾化器用于高精度的常规水相样品和有机样品分析。

  • 材料：硼硅酸盐玻璃
  • 高物理重现性：~1%，TDS 耐受性：通常高达 10%
  • 对颗粒具有高耐受性，通常高达 75 µm。由于高度准确的结构，可实现低 RSD。
  • 自由吸取速率：3 mL/min
  • 气体流速：0.7 L/min，30 psi

清洁雾化器

安装蠕动泵管

安装在蠕动泵上的泵管控制流向雾化器的溶液流。管线内径越大，泵旋转一周可输送更多的溶液。蠕动泵沿逆时针方向旋转。

本视频提供了如何安装和调整蠕动泵管线的信息。

打开 ICP-OES 并启动软件

单击获取操作说明，了解如何打开 ICP-OES 并启动 ICP Expert 软件。
