更换径向前置光路窗片

轴向前置光路窗片可以保护内部组件免受等离子体中颗粒和烟雾的影响。

更换窗片之前，务必先关闭仪器，并且在取下窗片后不得运行仪器。

此过程包括以下三个步骤：

• 取出径向前置光路窗片组件
• 更换径向前置光路窗片
• 安装径向前置光路窗片组件

图 1.炬管室

其中：

1.锥	4.喷嘴	7.炬管
2.轴向前置光路窗片组件	5.径向前置光路窗片组件
3.锥翼形螺钉	6.RF 线圈

取出径向前置光路窗片组件：

1. 关闭 ICP-OES 仪器。

高温表面 在仪器运行期间，炬管室及其内部组件的温度可能极其高，并且在仪器关闭后，高温状态会持续一段时间。让炬管室冷却至少 5 分钟，然后再尝试卸下任何部件。使用隔热手套。

2. 取出炬管和喷嘴。见图 1。

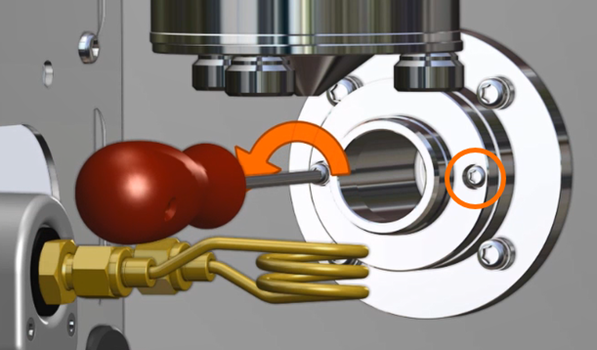

3. 使用十字头螺丝刀，拧下两个径向前置光路窗口组件螺钉。


   图 2.取下两个径向前置光路窗片组件螺钉
4. 朝您的方向轻轻拉出径向前置光路窗片组件，然后将其取下。

切勿碰到 RF 线圈。

5. 检查径向前置光路窗片是否受到污染。如有需要，请进行更换或清洁。

更换径向前置光路窗片：

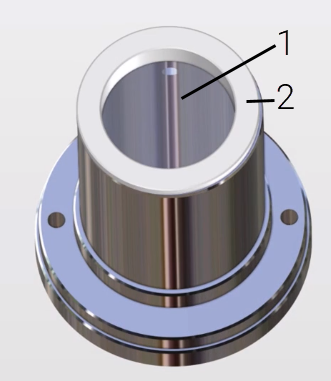

图 3.径向前置光路窗片组件

其中：

1.径向前置光路窗片

2.径向窗片螺帽

1. 拧下组件上的径向窗片螺帽。
2. 从组件上取下径向前置光路窗片。它应当很容易取出。

更换窗片时请务必佩戴手套。握住窗片的边缘。您手上的油脂会损坏窗片。

5. 将径向前置光路窗片插入组件中。
6. 将径向窗片螺帽拧入组件中。

安装径向前置光路窗片组件：

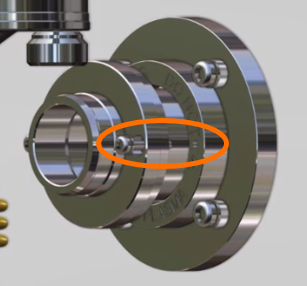

1. 将两个径向前置光路窗片组件螺钉插入组件中。

2. 将径向窗片组件插入仪器中。
3. 将两个螺钉与螺钉孔对齐。

4. 拧紧两个径向前置光路窗片组件螺钉。
5. 滑入喷嘴，然后轻轻推动以将其安装至径向前置光路窗片组件。
6. 检查喷嘴是否对齐
7. 喷嘴卡头应位于底部且彼此保持水平。请参见下图中的红色框。
8. 插入炬管。炬管石英管上的插槽应与喷嘴上的插槽平行。请参见下图中的红色框。


   喷嘴对齐
