更换轴向前置光路窗片

轴向前置光路窗片可以保护内部组件免受等离子体中颗粒和烟雾的影响。

更换窗片之前，务必先关闭仪器，并且在取下窗片后不得运行仪器。

此过程包括以下三个步骤：

• 取出轴向前置光路窗片组件
• 更换轴向前置光路窗片
• 安装轴向前置光路窗片组件

图 1.炬管室

其中：

1.锥	4.喷嘴	7.炬管
2.轴向前置光路窗片组件	5.径向前置光路窗片组件
3.锥翼形螺钉	6.RF 线圈

取出轴向前置光路窗片组件：

1. 关闭 ICP-OES 仪器。

高温表面 在仪器运行期间，炬管室及其内部组件的温度可能极其高，并且在仪器关闭后，高温状态会持续一段时间。让炬管室冷却至少 5 分钟，然后再尝试卸下任何部件。使用隔热手套。

在此过程中，切勿碰到 RF 线圈。

2. 取出炬管和喷嘴。见图 1。
3. 拧下用于固定锥的三个翼形螺钉。
4. 将锥从组件中拉出。
5. 轻轻向下拉动轴向窗片组件。

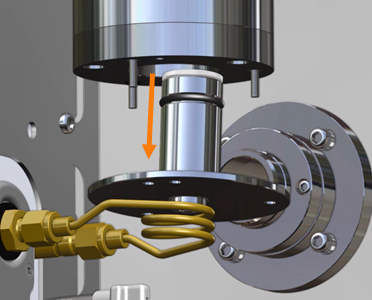

   图 2.取出轴向前置光路窗片组件
6. 将组件的顶部向后倾斜，然后向右滑动，将其从炬管室中取出。
7. 检查轴向前置光路窗片是否受到污染。如有需要，请进行更换或清洁。

更换轴向前置光路窗片：

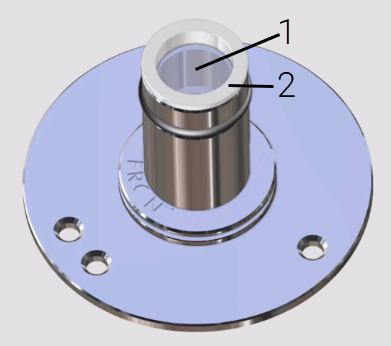

图 3.轴向前置光路窗片组件

其中：

1.轴向前置光路窗片

2.轴向窗片螺帽

1. 拧下组件上的轴向窗片螺帽。
2. 从组件上取下轴向前置光路窗片。它应当很容易取出。

更换窗片时请务必佩戴手套。只能握住窗片的边缘。您手上的油脂会损坏窗片。

5. 将新的或清洁过的轴向前置光路窗片插入组件中。
6. 将轴向窗片螺帽拧入组件中。

安装轴向前置光路窗片组件：

1. 将轴向前置光路窗片组件的顶部朝仪器的背面倾斜，然后将其插入外壳中。

切勿碰到 RF 线圈。

在安装锥之前，必须重新安装好轴向前置光路窗片组件。如果未安装轴向前置光路窗片组件，锥将无法正确安装。

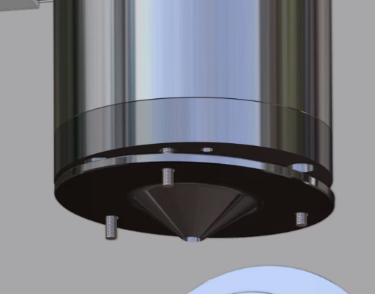

图 4.在未安装轴向前置光路窗片组件的情况下插入的锥

2. 将螺钉与组件的孔对齐，然后将组件推入。

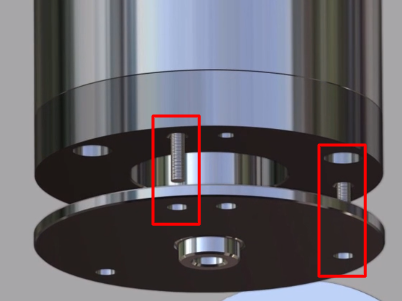

图 5.将螺钉与轴向前置光路窗片组件对齐

3. 将锥安装于组件上。
4. 用手拧紧三个翼形螺钉。

如果用于固定锥的翼形螺钉未充分拧紧，锥的冷却性能可能会受到影响。
