5 通道蠕动泵

安捷伦出售用于标准分析的三通道蠕动泵（仅为 5100/5110 仪器的标配）和用于引入额外溶液的五通道泵（5800/5900 仪器的标配）。以下提供了关于如何更换泵的说明。

拆卸蠕动泵

拆卸蠕动泵：

1. 关闭安捷伦 ICP-OES。
2. 释放压力杆张紧器，然后将压力杆推离蠕动泵管。

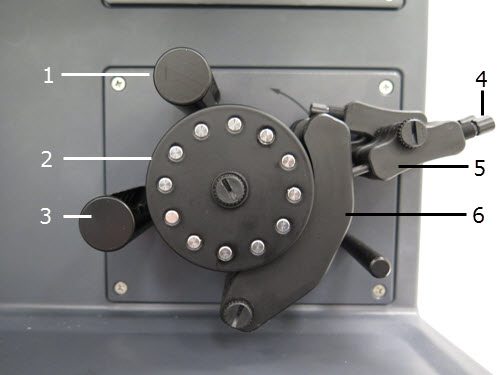

   图 1.蠕动泵，黑色箭头表示滚轮转动方向

1	上部管固定器
2	泵滚轮
3	下部管固定器
4	压力张紧器螺钉
5	压力张紧器
6	压力杆

3. 取下泵上的所有泵管，方法：从管固定器上取下泵管卡头，然后从泵滚轮上取下泵管。

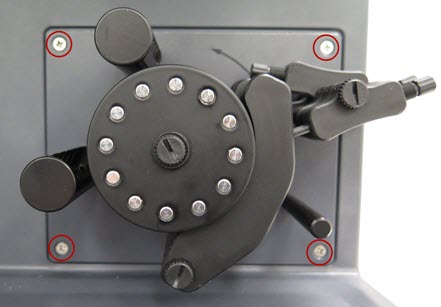

4. 拧下 ICP-OES 上用于固定蠕动泵的四个螺钉。螺钉位置如下图中红色圆圈所示。


   蠕动泵螺钉位置

5. 握住泵滚轮，轻轻地拉出蠕动泵，直到可以接触到泵背后电路板上的两个接头。

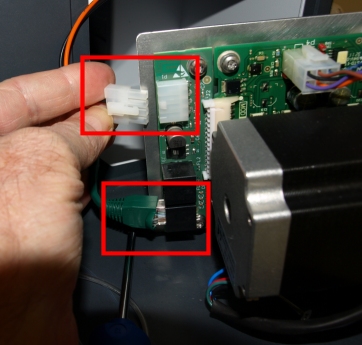

6. 断开两个接头（如下图中红色方框所示）。



安装蠕动泵

安装蠕动泵：

1. 将两个电路接头连接到泵背后的电路板上。
2. 握住泵滚轮，轻轻地将蠕动泵推进 ICP-OES 中。在推动泵时，确保电线没有卡在泵下面。
3. 更换并拧紧四个螺钉，将泵固定在 ICP-OES 上。
4. 更换泵管和检查溶液流速。

另请参见：

• 更换蠕动泵管
