トーチのクリーニング
ICP-OES イージーフィットトーチの使用期間を最大限に延ばすため、トーチの外側チューブに色褪せが見られたら、ただちに以下のクリーニング手順に従うことを推奨します。トーチの寿命を延ばし、汚染を防ぐには、トーチの状態と清浄度を日次の頻度で検査する必要があります。
デマンタブルトーチについては（トーチ本体からインジェクタを取り外せます）、組み立てとクリーニングの情報について、付属の手順書を参照してください。
トーチをクリーニングするには、いくつかのステップがあります。
  |
高温面 |
 |
装置の電源をオフにする必要はありません。 |
トーチを ICP-OES から取り外す
 |
このビデオでは、トーチの取り付けと取り外しの方法について説明します。 |
 |
トーチを損傷しないように、取り扱い時や保管時には常に注意してください。 |
- プラズマをオフにします。
- スプレーチャンバを保持しながら、トーチクランプを取り外して、スプレーチャンバをトーチから外します。図 1 を参照してください。
- トーチローダーのハンドルを引いて開きます。図 2 を参照してください。

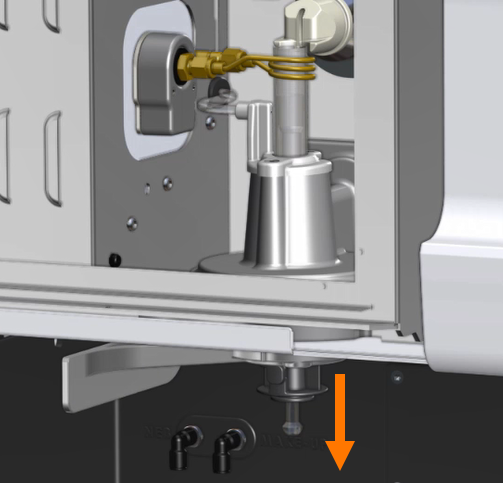

- トーチコンパートメントからトーチをゆっくり引き下げて取り外します。
図 1トーチ、スプレーチャンバ、ネブライザーの接続部
ここで、
|
1.トーチローダーハンドル |
4.ネブライザーガス接続口 |
7.ネブライザー |
|
2.トーチ |
5.スプレーチャンバ用ドレインチューブ |
8.ネブライザー溶液注入口チューブ |
|
3.トーチクランプ |
6.スプレーチャンバ |
|
 |
 |
図 2トーチハンドルの移動（左右方向）とトーチの挿入と取り外し（上下方向）
水性または酸塩基サンプル用のトーチの酸洗浄
|
トーチをクリーニングするために、たわしやブラシなど、洗浄用ワイヤや研磨剤を使用しないでください。石英とプラスチックのベースが接するシールに、酸が接触しないようにしてください。シールやトーチ本体が損傷するおそれがあります。 |
 |
高温面とケミカルハザード |
 |
このビデオでは、水性または酸塩基サンプルとともに使用した際のセミデマンタブルトーチと一体型トーチのクリーニングの方法について説明します。 |
透明で口径の広いオープントップのビーカー（できれば 100 mL トール型）または類似の容器を使用して、浸漬液を保持してください。クリーニングプロセス中にトーチを浸漬する際に、トーチを逆さに保持するには、ICP-OES イージーフィットトーチ用の推奨のトーチ クリーニング スタンド（部品番号 G8010-68021）を使用してください。トーチクリーニングスタンドは、トーチのクリーニングに役立ち、石英製外側チューブの脆弱な端部の損傷を防止し、トーチ本体のエラストマー材料の酸性ガスに対する暴露を抑制し、早期の劣化を低減します。
- 清潔で粒子のない洗剤か酸を使い、浸漬を行います。
- 石英製外側チューブとプラスチック製ベース間のシールに酸が接触しないよう注意してください。
- セミデマンタブルトーチのリムーバブル上部シールは浸漬しないでください。
- 別段の指示がない限り、すべてのクリーニングと洗浄中、ボールジョイントを上にしてトーチを垂直に保ちます。
- 石英とプラスチックの間のシールをカバーしている一体型トーチのトーチ粘着性キャップは取り外さないでください。
- より良好にクリーニングするために、セミデマンタブルおよびデマンタブルトーチは洗浄および乾燥手順中は必ず分解してください。

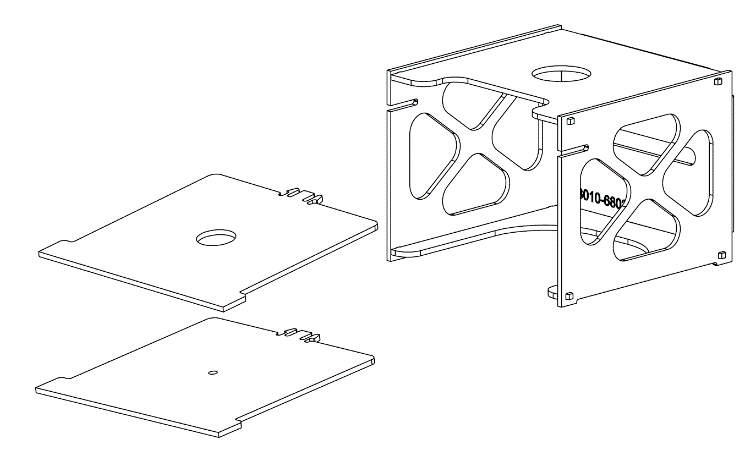

図 3トーチ クリーニング スタンドと、大きい外側チューブセット用クリーニングプレート（上部プレート）と小さいインジェクタ用クリーニングプレート（下部プレート）
トーチをクリーニングするには、次のように操作します。
- セミデマンタブルトーチを使用するときは、クリーニングしやすいように分解します。
- 50% 王水溶液を、広口でふたのないビーカーに準備します（脱イオン水対王水は 1 対 1）。王水の調整には、濃縮硝酸と酸を 1:3 の割合で混合します。
- 酸性溶液を含むビーカーをトーチクリーニングスタンドの下に置きます。
- トーチの石英製部分を 50 % 王水に、1 時間以上浸します。クリーニング手順に要する時間は、汚染の程度により異なります。トーチを酸に 4 時間を超えてさらさないでください。50% 王水の使用後に沈着物が残る場合、より高い濃度の王水を使ってクリーニング手順を繰り返します。
- 図 4A、B、C、D に示すように、トーチ クリーニング スタンドの穴からトーチを王水溶液に入れます。石英製外側チューブとインジェクタを王水溶液に確実に浸します。
- 石英製外側チューブセットのないインジェクタを浸漬する場合は（図 4B）、トーチ インジェクタ チューブ用のプレートをトーチ クリーニング スタンドに取り付けて、トーチ本体の酸ガスへの暴露を最小に抑えます。
- セミデマンタブルおよびデマンタブルトーチについては、石英製外側チューブセットを取り外して王水のビーカーに個別に浸漬することができます（図 4C）。
- ピペットを使ってインジェクタのボールジョイントから王水を適量注入し、インジェクタの下の部分の堆積物を取り除きます。図 6 を参照してください。

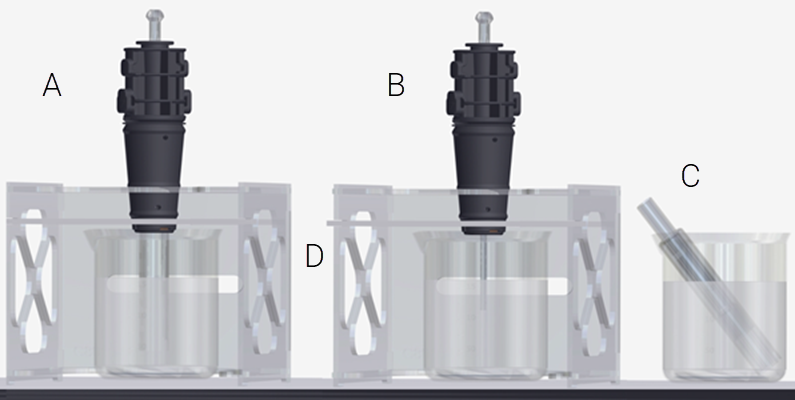

図 4A. 酸に浸した一体型トーチ、B. 酸に浸したインジェクタ付きデマンタブルトーチ本体、C. 酸に浸したトーチ外側チューブA と B は、トーチ クリーニング スタンドの広口でふたのないビーカー内でプラスチック製ベースのすぐ下に達する高さの酸で浸されています。特に指示がない限り、一体型トーチはクリーニングと洗浄手順を通して逆さのままにしてください。確実にチューブセットとインジェクタが溶液に浸漬されていることを確認します。

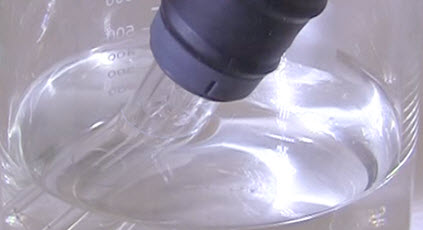

図 5ベッセル内のトーチの拡大図。トーチ クリーニング スタンドを使用しないときのプラスチック製ベースに対する酸の高さをハイライトしています。

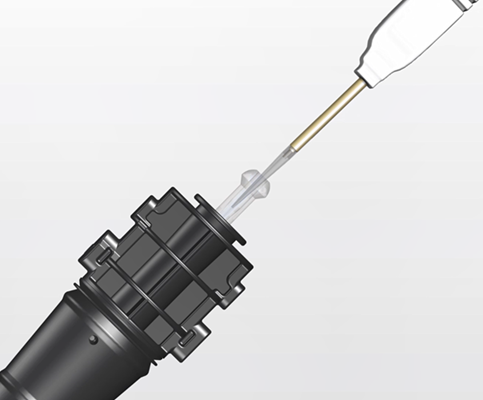

図 6インジェクタのボールジョイントを通じて液体をピペットで入れる
- トーチと外側チューブセットを十分に洗浄して、装置内でトーチを使用する前に完全に乾燥させます。
- 後述の「トーチの洗浄する」および「トーチの乾燥」で概説されているステップに従います。
有機系サンプル用のトーチのクリーニング
| |
高温面 マッフル炉やポータブルハンドヘルド プロパントーチを使用すると、トーチが非常に高温に加熱されます。加熱トーチコンポーネントを取り扱うときは、常に適切な安全用具を着用してください。 |
セミデマンタブルトーチのコンポーネント
一般的な方法は、デマンタブルトーチから外した石英製トーチチューブを約 500 ℃ の マッフル炉で加熱することです。
|
プラスチック材を含むトーチの部品はマッフル炉に入れないでください。 |
一体型トーチまたはプラスチック製トーチ本体に取り付けられたコンポーネント
|
炭素沈着物を除去するためにポータブルハンドヘルド プロパントーチを使用する前に、濡れた布をプラスチック製コンポーネントの周囲に巻き、過熱を防ぎます。 |
- 一体型トーチ用として、またはマッフル炉の代用として、ポータブルハンドヘルド プロパントーチを使用して炭素沈着物を焼き落とします。
- 外側チューブとインジェクタは、冷却するまで垂直にして立てておく必要があります。
その後、一体型トーチまたはセミデマンタブルトーチを以下の手順で洗浄します。
トーチの洗浄
トーチを洗浄するには、次の操作を行います。
- ボールジョイントのコネクタを上にしてトーチを持ちます。図 7A を参照してください。
- ボールジョイントコネクタと上下ガスポートを通じて、洗浄瓶を使って直接水流を注ぎ、トーチの内側と外側全体に脱イオン水（18 MΩ.cm）をかけてフラッシュします。図 7 を参照してください。

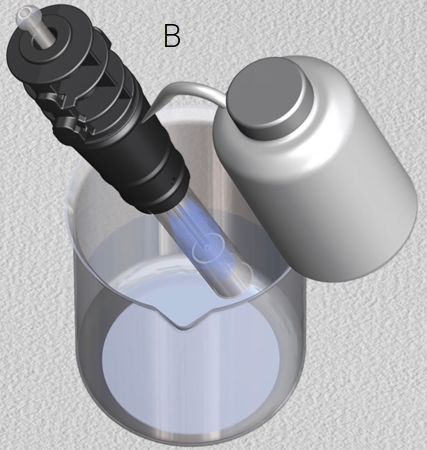

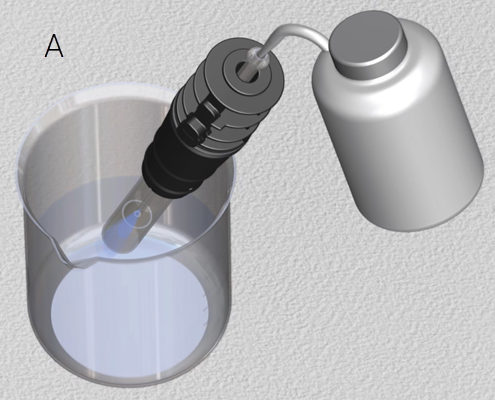

図 7A. インジェクタを通じてトーチを洗浄するB. 上部ガス供給ポートを通じて洗浄する
- 石英製チューブが上、ボールジョイントコネクタが下になるように、トーチを逆さにします。洗浄水がガス導入ポートとボールジョイントコネクタから 30 秒以上流れ出るように、石英製チューブに直接水をかけて洗浄します。図には示されていません。

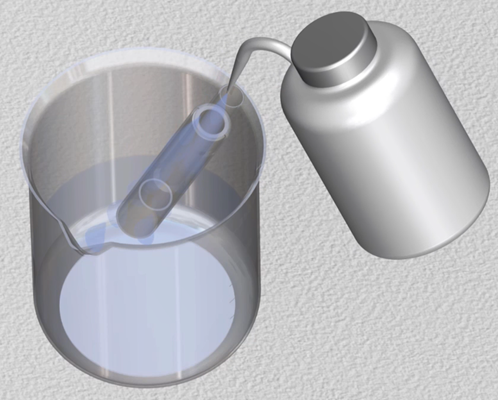

- クリーニングのためにトーチを分解した場合、石英製外側チューブセットおよびリムーバル上部シールを十分に洗浄します。

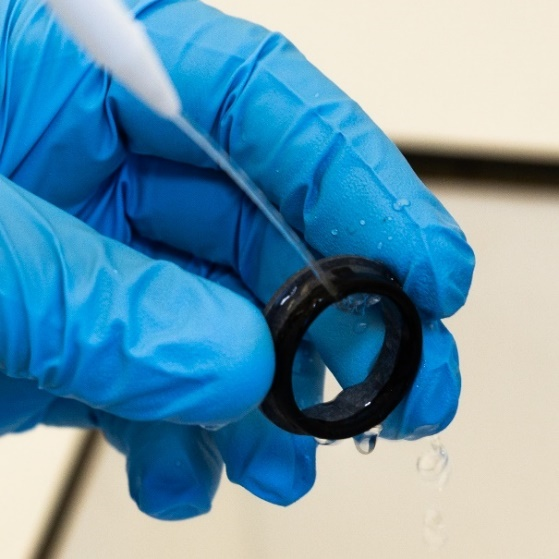

図 8セミデマンタブルトーチの外側チューブセットと上部シールの洗浄
- トーチを完全に乾燥させて、トーチを装置で使用する前に、必要に応じてセミデマンタブルトーチを組み立て直します。
トーチの乾燥
|
トーチのプラスチック部分を乾燥オーブンに入れないでください。圧縮空気、アルゴン、窒素を使用した場合よりも、水分を効率的に取り除くことができず、トーチが損傷するおそれもあります。 |
トーチの乾燥

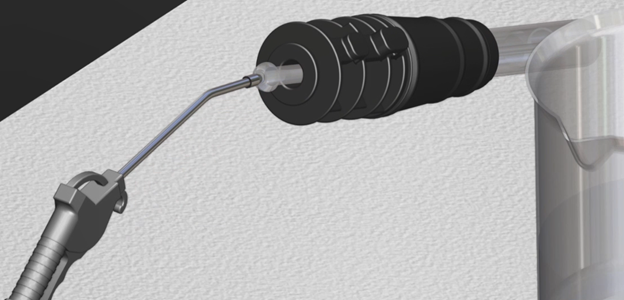

- ボールジョイントコネクタを上にして、トーチを逆さに保持します。図 9A を参照してください。
- ガス供給ポート（ベース部の 2 か所とボールジョイントコネクタを通じて）から、きれいな圧縮空気または窒素を吹き込んで、水分を取り除いて乾燥させます。
- トーチを逆さにし、石英製外側チューブセットの開口端から、きれいな圧縮空気、アルゴンまたは窒素を吹き込みます。空気ノズルをチューブセット内に挿入しないでください。図には示されていません。
- 水分をすべて除去してから、トーチを装置に装着し直します。

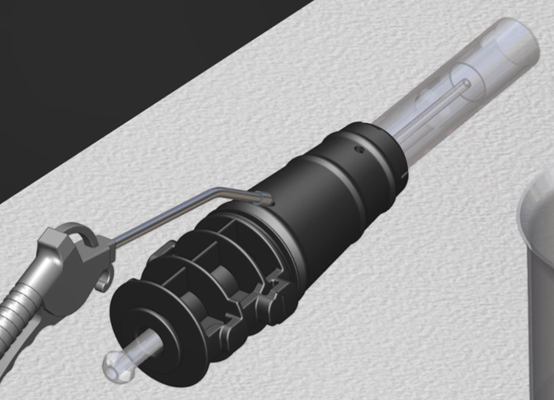

図 9A. トーチインジェクタを乾燥するB. 上部ガス供給ポートを通じて乾燥する
- クリーニングのためにトーチを分解した場合、石英製外側チューブセットおよび上部シールから、きれいな圧縮空気またはアルゴンまたは窒素を吹き込んで、水分を取り除きます。
- トーチ本体および石英製部品に少しの水分も残らないように注意深く吹き飛ばします。
- 水分をすべて除去してから、トーチを装置に装着し直します。
- セミデマンタブルおよびデマンタブルトーチの場合は、トーチを分解することを推奨します。トーチ本体に容易に気体を吹き込んで完全に乾燥させることができます。
クリーニング後の追加チェック
クリーニング後の追加チェックを実施するには、次の操作をします。
- プラスチック製ベースで石英製チューブのフィッティングが緩むなど、トーチの損傷、穴、大きな亀裂がないか、点検します。損傷が見つかった場合、すぐにトーチを交換します。
- トーチを装着し直した後にキャリーオーバーがないか点検して、クリーニング手順に問題がなかったか確認します。キャリーオーバーがある場合、クリーニング手順を繰り返します。
- 石英製外側チューブの外部表面がトーチには粗い場合（摩耗の徴候）や、眼に見える亀裂がある場合、トーチを交換します。
|
クリーニング中に酸に長く暴露すると、プラスチック製ベースが色褪せる場合があります。色褪せは外観的な変化のみです。トーチが清潔で他のトーチ点検結果が良好な場合は性能に影響しません。 |
トーチを使用していないときは、元の箱かプラスチック袋に保管してください。または、Agilent ICP-OES イージーフィットトーチ保管ラック（P/N G8010 67000）を使用してください。
トーチの再組み立てと取り付け
トーチの再組み立てしてからトーチを取り付けます。
