アキシャルプレ光学系ウィンドウの交換

アキシャルプレ光学系ウィンドウは、プラズマから出る微粒子やガスから内部コンポーネントを保護します。

ウィンドウの作業を開始する前に必ず装置をオフにしてください。また、ウィンドウを外しているときに装置を操作しないでください。

この手順には 3 つのステップがあります。

• アキシャルプレ光学系ウィンドウアセンブリの取り外し
• アキシャルプレ光学系ウィンドウの交換
• アキシャルプレ光学系ウィンドウアセンブリの取り付け

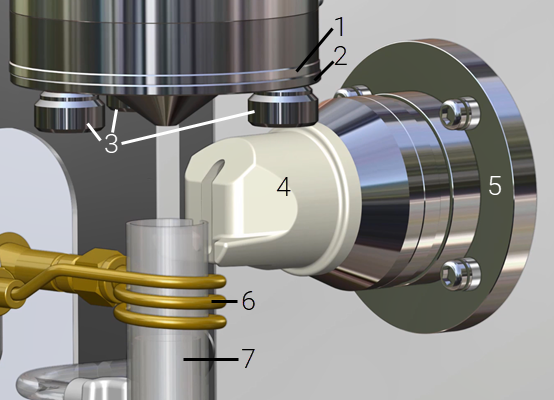

図 1トーチコンパートメント

ここで、

1.コーン	4.スナウト	7.トーチ
2.アキシャルプレ光学系ウィンドウアセンブリ	5.ラディアルプレ光学系ウィンドウアセンブリ
3.コーンつまみねじ	6.RF コイル

アキシャルプレ光学系ウィンドウアセンブリを取り外すには、次のように操作します。

1. ICP-OES 装置をオフにします。

高温面 装置の動作中にトーチコンパートメントとその中の各コンポーネントが非常に熱くなり、装置のスイッチを切った後でもしばらく高温の状態が続きます。トーチコンパートメントを 5 分以上冷ましてからコンポーネントを取り外してください。耐熱手袋を使用してください。

この手順を実行する際に、RF コイルにぶつけないでください。

2. トーチとスナウトを取り外します。図 1 を参照してください。
3. コーンを所定の位置に保持しながら、3 つのつまみねじを外します。
4. コーンをアセンブリから下に引き出します。
5. アキシャル ウィンドウ アセンブリをゆっくりと下に引き出します。

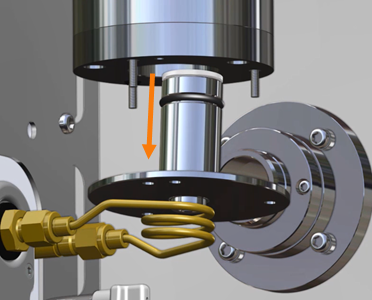

   図 2アキシャルプレ光学系ウィンドウアセンブリの取り外し
6. アセンブリの上部を背面の方に傾けてから、右にスライドさせ、トーチコンパートメントから取り外します。
7. アキシャルプレ光学系ウィンドウに汚れがないか確認します。必要に応じて、交換またはクリーニングします。

アキシャルプレ光学系ウィンドウを交換するには、次のように操作します。

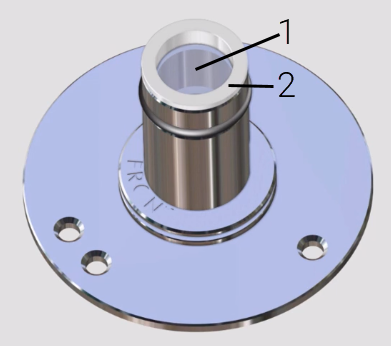

図 3アキシャルプレ光学系ウィンドウアセンブリ

ここで、

1.アキシャルプレ光学系ウィンドウ

2.アキシャルウィンドウ ナット

1. アキシャルウィンドウのナットをアセンブリから緩めて外します。
2. アキシャルプレ光学系ウィンドウをアセンブリから取り外します。簡単にスライドして外せるはずです。

ウィンドウを交換する際には、常に手袋を着用してください。端だけを持ってウィンドウを保持します。手の油が付くと、ウィンドウが損傷します。

5. 新しい（またはクリーニングした）アキシャルプレ光学系ウィンドウをアセンブリに挿入します。
6. アキシャルウィンドウ ナットを回して締め、アセンブリに固定します。

アキシャルプレ光学系ウィンドウアセンブリを取り付けるには、次のように操作します。

1. アキシャルプレ光学系ウィンドウアセンブリの上部を、装置の背面の方に傾けてから、ハウジングに上方向にスライドさせます。

RF コイルにぶつけないでください。

アキシャルプレ光学系ウィンドウアセンブリを元の位置に戻した後で、コーンをはめこみます。アキシャルプレ光学系ウィンドウが取り付けられていないと、コーンが適切にはまりません。

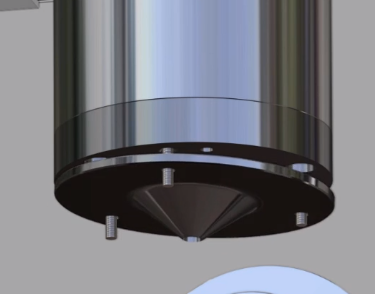

図 4アキシャルプレ光学系ウィンドウアセンブリが取り付けられていない状態で挿入されたコーン

2. アセンブリの穴とねじの位置を合わせ、アセンブリを押し込みます。

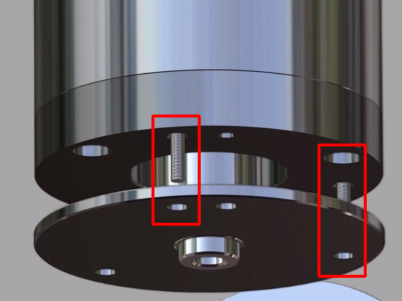

図 5アキシャルプレ光学系とねじの位置合わせ

3. コーンをアセンブリに取り付けます。
4. 3 つのつまみねじを手でしっかりと締めます。

コーンを所定の位置に保持するつまみネジをしっかり締めないと、コーンの冷却特性を損なう可能性があります。
