ADS 2 管线安装

请勿使用扳手将接头拧紧到阀上。只能用手指拧紧接头。更换管线后，请务必运行高级稀释系统 2 测试。

概述

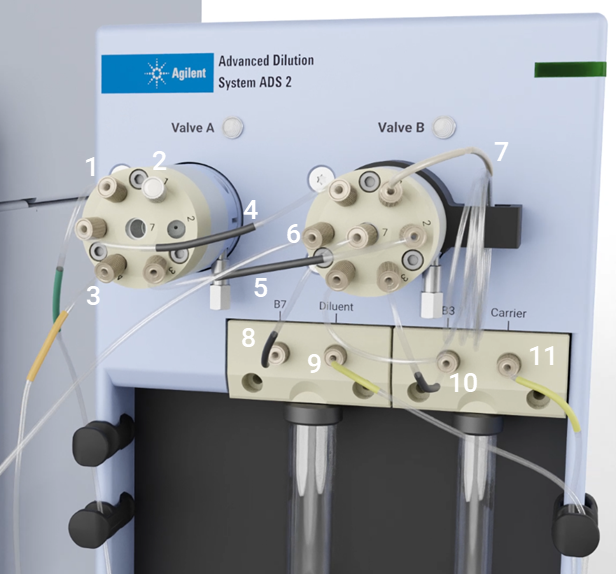

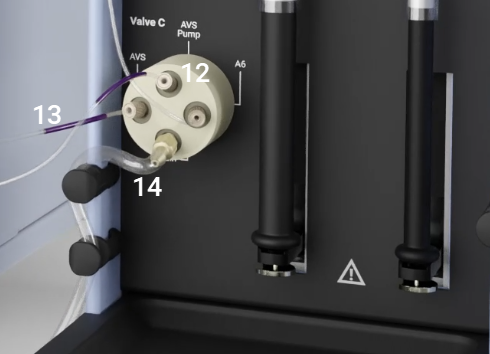

管线图例和说明链接：

1.废液流至阀 C 的连接，带有绿色标签管线，部件号 5005-0103	2.端口 1 和 7（未显示）中部件号为 G8457-42001 色塞子 端口 2（未显示）中安装了用于气泡注入的隔离塞子（部件号 G8457-42000）。 提供的塞子可能看起来与该视频中显示的塞子不同。	3.ADS 2 至 AVS 的连接，带有橘色标签管线，部件号 G8457-68001	4.样品流至阀 A 的连接，带有黑色标签管线，部件号 5005-0102
5.稀释液和载液流至阀 A 的连接，带有黑色标签管线，部件号 5005-0102	6.来自自动进样器进样针	7.稀释定量环	8. 和 10.稀释液和载液流连接至阀 B，带有黑色标签管线，部件号 5005-0102
9. 和 11.稀释液和载液管线至容器，带有黄色标签，部件号 5005-0105	12.ADS 2 至 AVS 泵的连接，带有紫色标签管线，部件号 5005-0106	13.废液从 AVS 流至 ADS 2 上阀 C 的连接，带有紫色标签管线，部件号 5005-0106	14.废液管线，部件号 5005-0104，以及倒钩接头，部件号 5023-1517

在端口 1、2 和 7 安装塞子

您将需要2个塞子（部件号 G8457-42001）和1个隔离塞子（部件号 G8457-42000）。

提供的塞子可能看起来与该视频中显示的塞子不同。

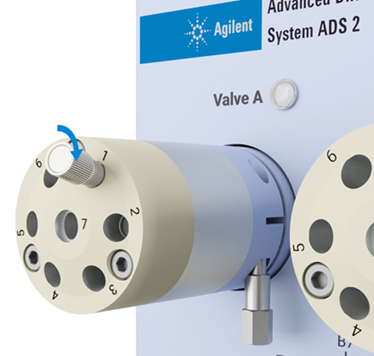

1. 将塞子（部件号 G8457-42001）插入 ADS 2 上阀 A 的端口 1 和 7（未显示），并用手指拧紧。
2. 将隔离塞子（部件号 G8457-42000）插入 ADS 2 上阀 A 的端口 2（未显示），并用手指拧紧。

安装载液和稀释液管线

请参见上图中的第 9 项和第 11 项。您需要 2 根黄色标签管线，部件号 5005-0105。

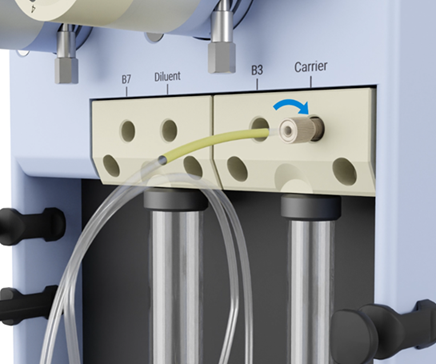

1. 将最靠近黄色标签的管线上的接头插入 ADS 2 上标记为 Carrier（载液）的端口，并用手指拧紧。

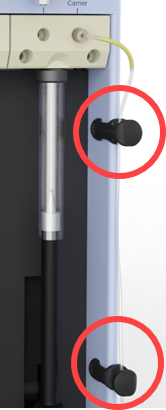

2. 将管线穿过管夹。

3. 对稀释液管线重复上述步骤。
4. 将两个管线的末端放入相关容器。

安装载液和稀释液至阀 B 的管线

请参见上图中的第 8 项和第 10 项。您需要两根黑色标签管线，部件号 5005-0102。

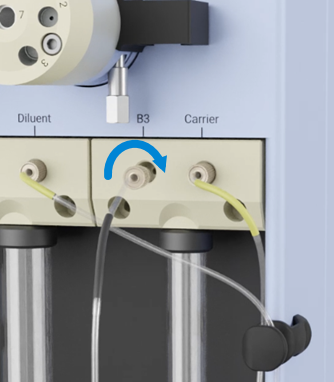

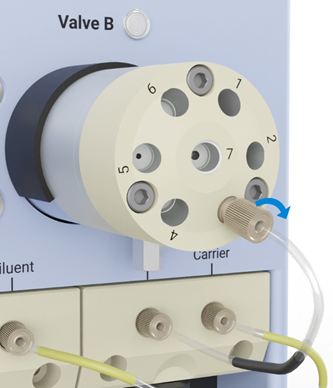

1. 将拥有黑色标签的管线上的接头插入 ADS 2 上标记为 B3 的端口，并用手指拧紧。

2. 将拥有黑色标签的管线自由端的接头插入 ADS 2 上阀 B 的端口 3，并用手指拧紧。

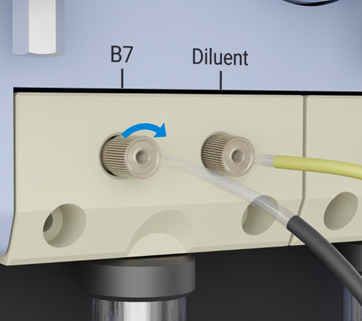

3. 将拥有黑色标签的管线上的接头插入 ADS 2 上标记为 B7 的端口，并用手指拧紧。

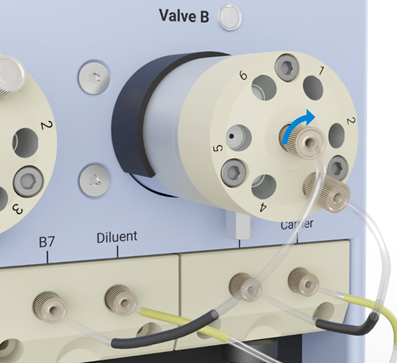

4. 将拥有黑色标签的管线自由端的接头插入 ADS 2 上阀 B 的端口 7，并用手指拧紧。

安装载液和稀释液流至阀 A 的管线

请参见上图中的第 5 项。您需要一根黑色标签管线，部件号 5005-0102。

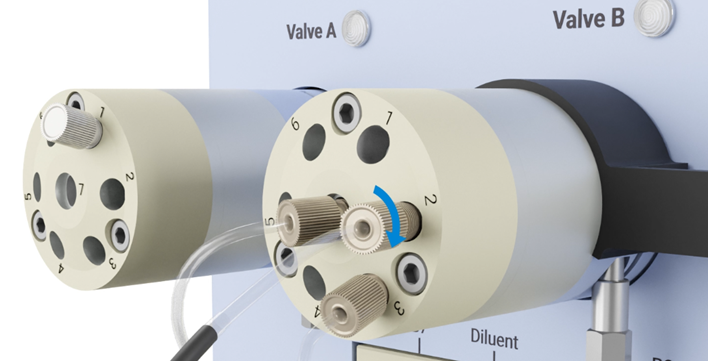

1. 将拥有黑色标签的管线上的接头插入 ADS 2 上阀 B 的端口 2，并用手指拧紧。

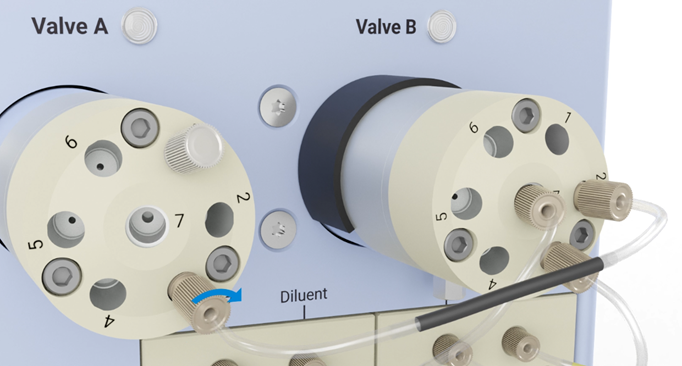

2. 将拥有黑色标签的管线自由端的接头插入 ADS 2 上阀 A 的端口 3，并用手指拧紧。

安装样品流至阀 A 的管线

请参见上图中的第 4 项。您需要一根黑色标签管线，部件号 5005-0102。

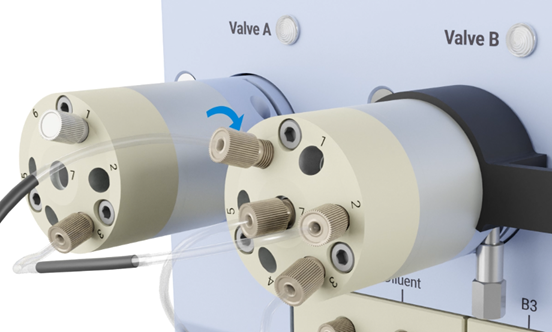

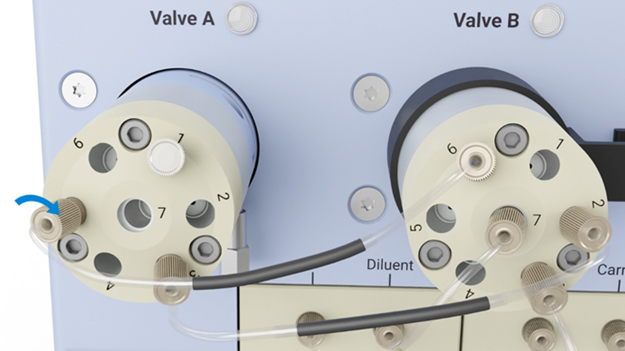

1. 将拥有黑色标签的管线上的接头插入 ADS 2 上阀 B 的端口 6，并用手指拧紧。

2. 将拥有黑色标签的管线自由端的接头插入 ADS 2 上阀 A 的端口 5，并用手指拧紧。

安装阀 A 至阀 C 的管线

请参见上图中的第 1 项。您需要一根绿色标签管线，部件号 5005-0103。

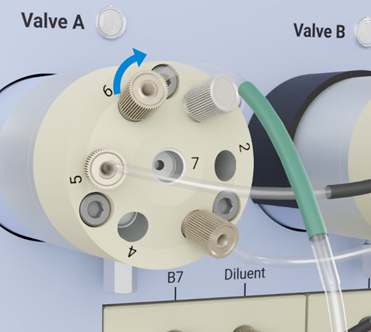

1. 将最靠近绿色标签的管线上的接头插入 ADS 2 上阀 A 的端口 6，并用手指拧紧。

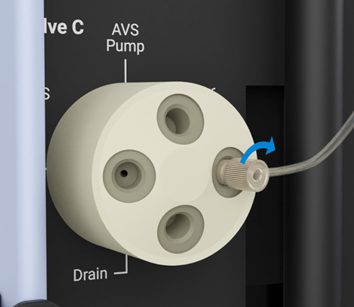

2. 将拥有绿色标签的管线自由端的接头插入 ADS 2 阀 C 标记为 A6 的端口上，并用手指拧紧。

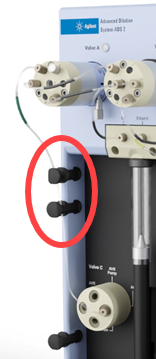

3. 将管线穿过管夹。

安装稀释定量环管

请参见上图中的第 1 项。可购买几种不同尺寸的稀释定量环。部件号信息请参见 www.agilent.com。

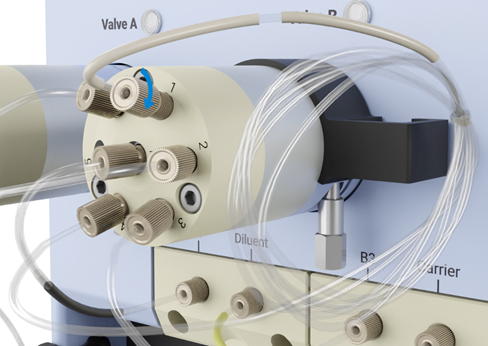

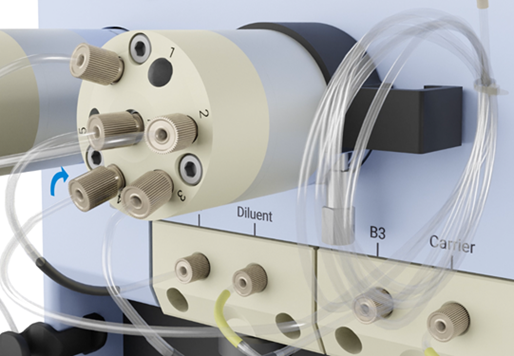

1. 将样品定量环管线上的接头插入 ADS 2 上阀 B 的端口 4，并用手指拧紧。

2. 将样品定量环管自由端的接头插入 ADS 2 上阀 B 的端口 1，并用手指拧紧。

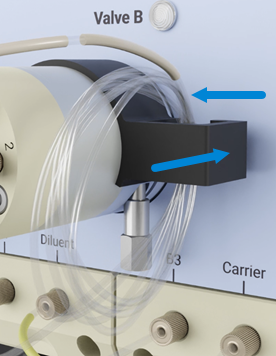

3. 将管穿过稀释定量环支架，然后推动支架，直至其与 ADS 2 机体齐平。

安装废液管线和倒钩接头

请参见上图中的第 14 项。您需要废液管线，部件号 5005-0104，以及倒钩接头，部件号 5023-1517。

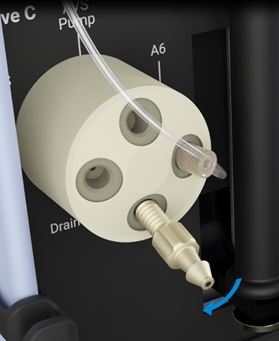

1. 将倒钩接头插入 ADS 2 的阀 C 上标有 Drain（废液）的端口，并用手指拧紧。

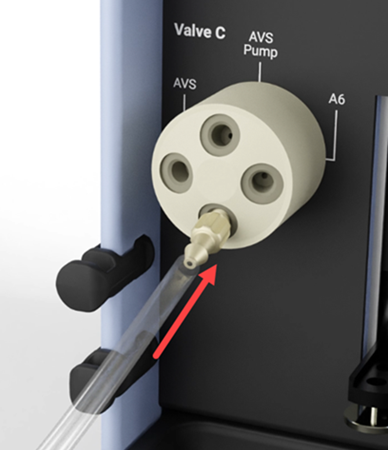

2. 将管线滑过倒钩的顶端，使其刚好伸出倒钩之外。

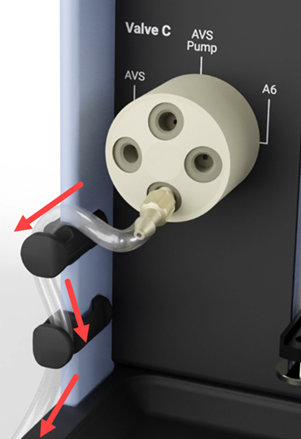

3. 将废液管线穿过管夹。

4. 将自由端放入废液容器中。如果需要安装盖子，请参阅废液容器说明。

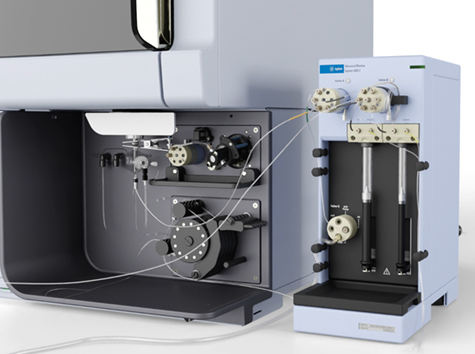

安装 ADS 2 至 AVS 样品流的管线

请参见上图中的第 3 项。您需要一根橘色标签管线，部件号 G8457-68001。

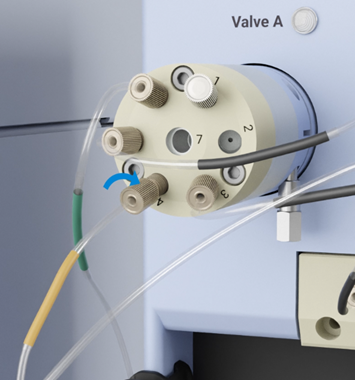

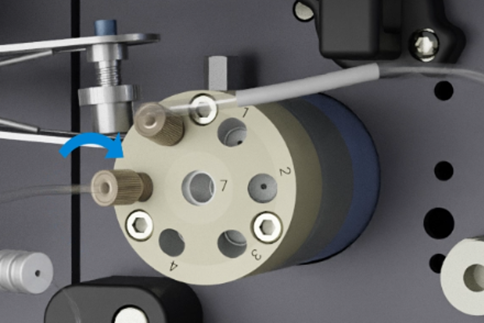

1. 将最靠近橘色标签的管线上的接头插入 ADS 2 上阀 A 的端口 4，并用手指拧紧。

2. 将拥有橘色标签的管线自由端的接头插入 ICP-OES 上 AVS 的端口 5，并用手指拧紧。

安装 ADS 2 至 AVS 废液流的管线

请参见上图中的第 13 项。您需要一根紫色标签管线，部件号 5005-0106。

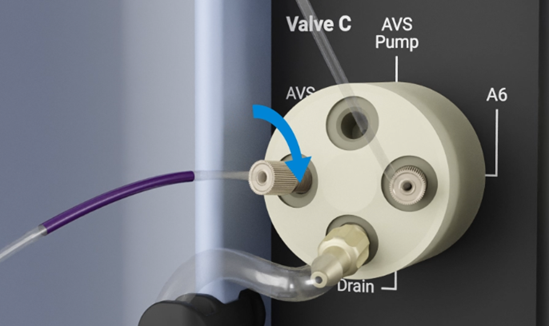

1. 将最靠近紫色标签的管线上的接头插入 ADS 2 的阀 C 上标记为 AVS 的端口，并用手指拧紧。

2. 将拥有紫色标签的管线自由端的接头插入 ICP-OES 上 AVS 泵的进样口端，并用手指拧紧。

安装 ADS 2 至 AVS 泵连接管线

请参见上图中的第 12 项。您需要一根紫色标签管线，部件号 5005-0106。

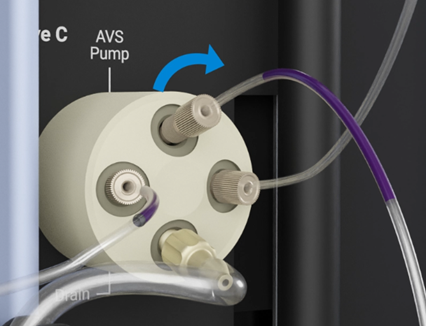

1. 将最靠近紫色标签的管线上的接头插入 ADS 2 的阀 C 上标记为 AVS Pump（AVS 泵）的端口，并用手指拧紧。

2. 将拥有紫色标签的管线自由端的接头插入 ICP-OES 上 AVS 泵的进样口端，并用手指拧紧。
