高级稀释系统 ADS 2

ADS 2 系统仅可通过安装了 Pro 功能包的 ICP Expert 软件控制。

ADS 2 可自动控制已知和未知稀释需求。

• 反应稀释 - 当信号超出范围时触发，对溶液进行自动稀释。创建所需波长的稀释列表并将其应用到工作表中，或手动选择触发反应稀释的波长
• 固定稀释 - 在稀释要求已知的情况下使用，例如，创建校正曲线或高浓度样品所需的储备标样。
• 自动稀释标样 - 指定稀释系数值或校正值的范围和数量，然后让 ICP Expert 确定稀释系数。

了解更多信息，请参阅以下页面：

• 请参阅自动稀释页面，了解如何配置软件参数，以便在启用自动稀释功能的情况下进行分析。
• 安装 ADS 2 硬件并运行 ADS 2 性能测试
• 安装和拆卸 ADS 2 管线
• ADS 2 维护，包括更换阀体、定子和转子

ADS 2 流路图

溶液流由自动进样器、AVS 6/7 和 ADS 2 处理，以帮助实现分析自动化。本节介绍在分析的各个阶段是如何输送溶液的。

下面的视频介绍了未稀释和已稀释样品的溶液流路。

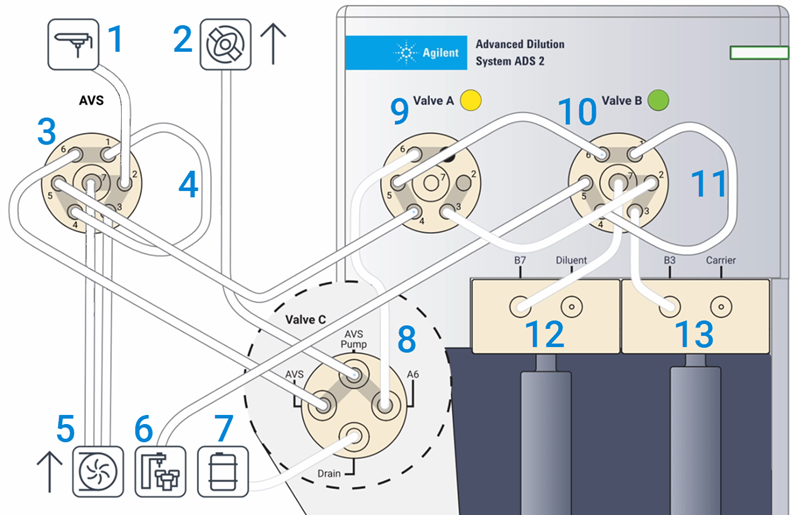

其中：

1.雾化器	2.AVS 泵	3.AVS 6/7 切换阀	4.AVS 样品定量环	5.ICP-OES 上的蠕动泵
6.自动进样器	7.废液	8.ADS 2 上的阀 C	9.ADS 2 上的阀 A	10.ADS 2 上的阀 B
11.稀释定量环	12.样品稀释注射器	13.载液注射器

阀位置

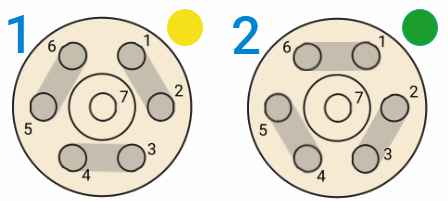

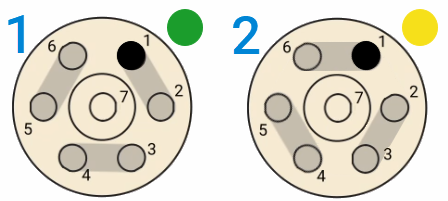

阀 A 位置		阀 B 位置
稀释	旁路	旁路	填充

初始化阶段

上面链接的视频中没有显示该阶段。

初始化分四个步骤进行，并贯穿注射器、阀位置和流路。

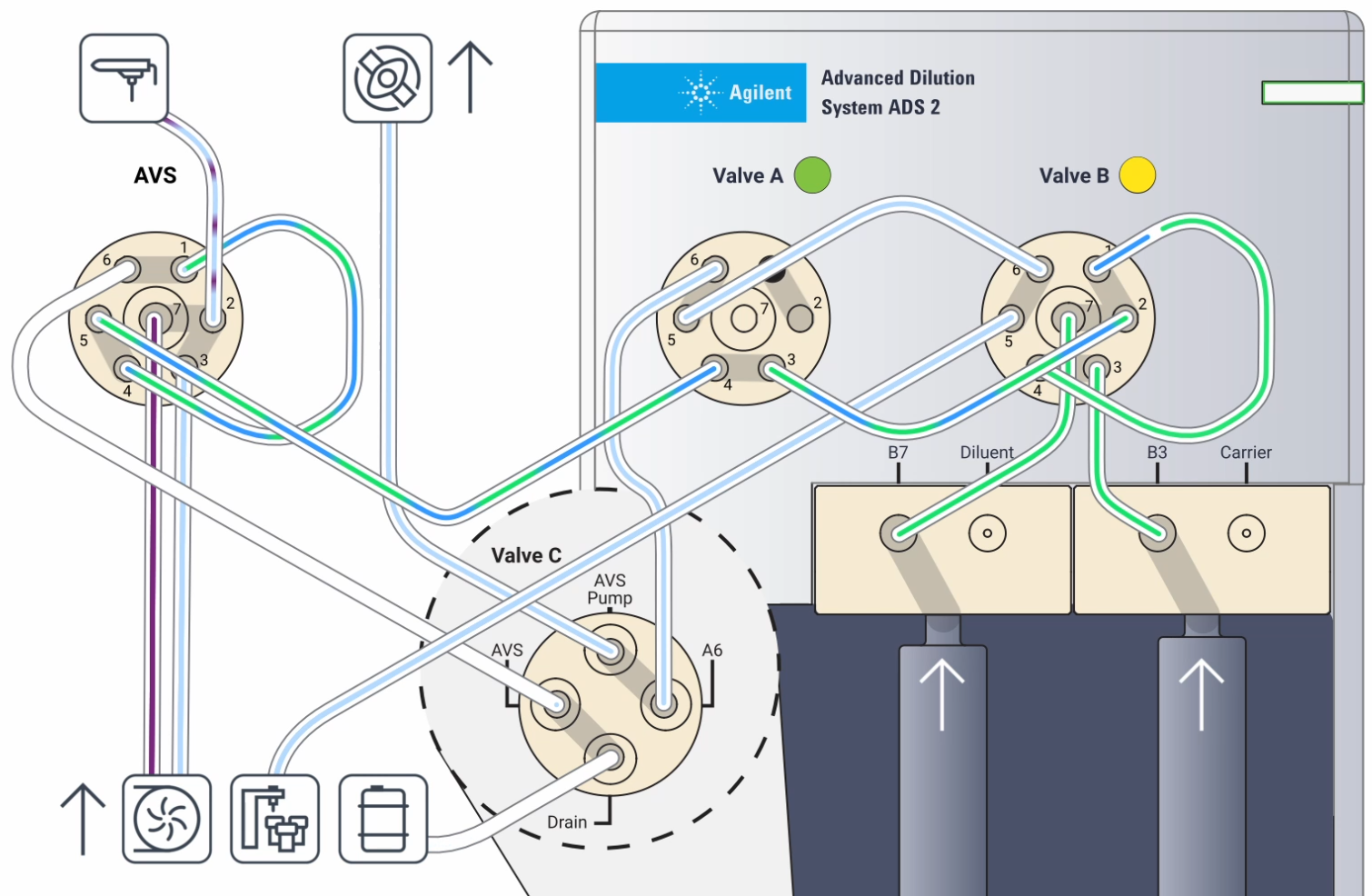

步骤 1 - 冲洗注射器和清洁管线

ADS 2 阀 A 处于稀释位置。阀 B 处于填充位置。AVS 阀处于样品提升位置。

• 载液和样品稀释注射器将溶液推入阀 B，通过阀 A 进入 AVS 6/7 样品定量环，然后排出到废液中。
• AVS 泵将冲洗溶液从自动进样器拉入阀 B，通过稀释定量环，再通过阀 A，然后排出到废液中。
• 蠕动泵将内标液和冲洗溶液推入雾化器。

步骤 2 - 重新装载注射器并清洁管线

ADS 2 阀 A 处于旁路位置。阀 B 处于填充位置。AVS 阀处于样品提升位置。

• 注射器重新填充溶液。
• AVS 泵继续将冲洗溶液从自动进样器通过 ADS 2 稀释定量环拉入阀 B，流向废液。
• 蠕动泵将内标液和冲洗溶液推入雾化器。

步骤 3 - 预注液注射器

阀 A 处于稀释位置。阀 B 处于填充位置。AVS 阀处于进样位置。

• 载液和样品稀释注射器将溶液推入阀 B，通过阀 A，通过 AVS 6/7，然后排出到废液中。
• 蠕动泵将冲洗溶液通过样品定量环推入雾化器。
• 蠕动泵还将内标液推入雾化器。

步骤 4 - 清洁 AVS 样品定量环和雾化器

两个 ADS 2 阀都处于旁路位置。AVS 阀处于进样位置。

• 蠕动泵将冲洗溶液通过样品定量环推入雾化器。
• 蠕动泵还将内标液推入雾化器。

另请参见：

• 自动进样器
