ADS 2 安装

在安装 ADS 2 之前，必须执行以下操作： 安装最新版本的 ICP Expert Pro 软件。请参阅软件随附的说明。 安装 AVS 6/7（如果尚未安装）。请参阅 AVS 套件随附的说明。 在仪器 > 测试中执行并通过高级阀系统测试。 拆开 ADS 2 的包装，将其放在 ICP-OES 工具室侧旁边的工作台上。请参阅 ADS 2 随附的说明。

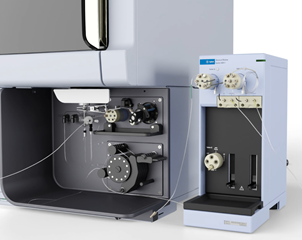

将 ADS 2 放在 ICP-OES 的旁边

安装 ADS 2 硬件时，执行以下步骤：

1. 确保所有必要的电缆、组件和管线均已准备就绪。
2. 连接通信电缆和电源线缆。
3. 安装管夹。
4. 安装稀释定量环支架。
5. 安装废液管。
6. 连接阀 A 至阀 C 的管。
7. 安装注射器。
8. 将自动进样器安装到 ADS 2 和 AVS 管。
9. 安装 AWS 泵管。
10. 打开 ADS 2 并初始化和预注。
11. 运行高级稀释系统 2 性能测试。

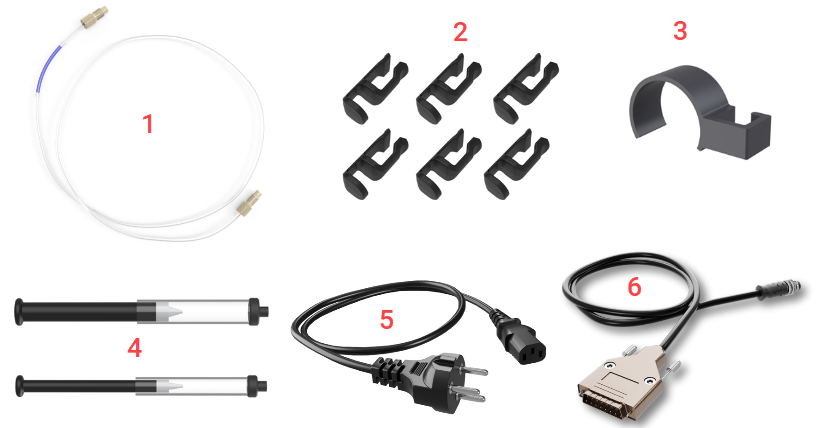

确保所有管线和组件准备就绪

其中：

1.带紫色标签的 ICP-OES 至 AVS 泵管，2 件	2.管夹，6 个	3.稀释定量环支架
4.10 mL 稀释玻璃注射器和 5 mL 载液玻璃注射器	5.电源线	6.通信电缆
7.废液管	8.废液倒钩（可预装在阀 C 上）	9.1.0 mL 稀释定量环

连接通信电缆和电源线

1. 将通信电缆推入 ADS 2 背面的端口中。
2. 用手指拧紧银色末端，直至电缆牢固。

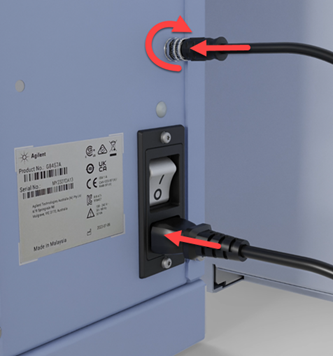

将通信电缆和电源线连接到 ADS 2 的背面

3. 将电源线牢牢插入 ADS 2 背面的端口。
4. 将电源线连接到主电源上。
5. 取下 ICP-OES 工具室的侧板。
6. 插入连接器，然后拧紧两个螺钉，将通信电缆固定到标有 Agilent Accessory Only（仅限安捷伦附件）的端口中。

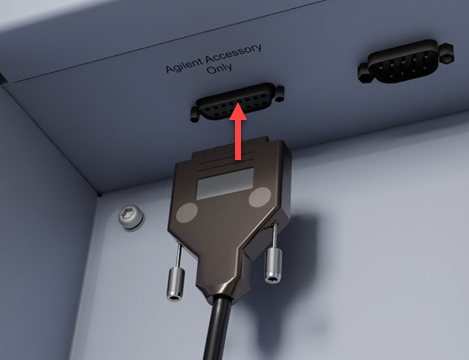

将通信电缆连接到工具箱中

安装管夹

端口 1 和 7（未显示）中为的塞子。

端口 2（未显示）中安装了用于气泡注入的隔离塞子。

提供的塞子可能看起来与该视频中显示的塞子不同。

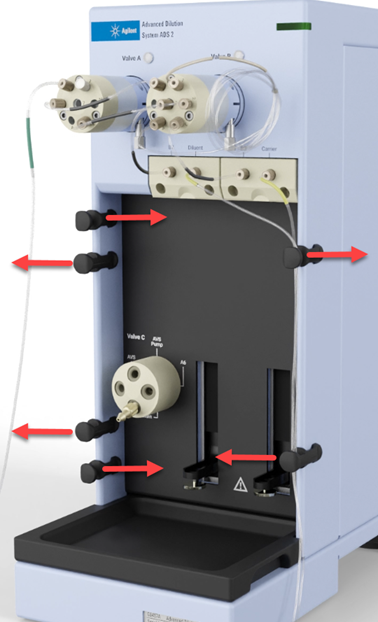

1. 按照下图所示的位置和方向安装 6 个管夹。管夹开口的一侧应与箭头所指的方向一致。

2. 将带有黄色标签的两根管穿过 ADS 2 右侧的两个管夹。

安装稀释定量环支架

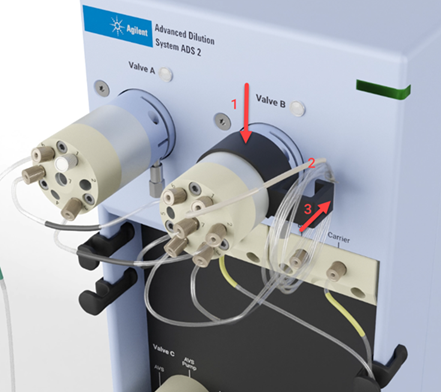

按下图所示方向安装稀释定量环支架。

1. 将稀释定量环支架推到阀 B 上。
2. 将预先安装好的稀释定量环滑入稀释液定量环上的挂钩内。
3. 推动稀释定量环，直至其与 ADS 2 机体齐平。

更换稀释定量环管

请参见上图中的第 9 项。ADS 2 标配安装 1.5 mL 稀释定量环。进行 ADS 2 性能测试时，必须安装 ADS 2 随附的 1.0 mL 稀释定量环。性能测试通过后，您可以用所需的稀释定量环进行更换。

AVS 样品定量环和 ADS 2 稀释定量环的尺寸必须相同。

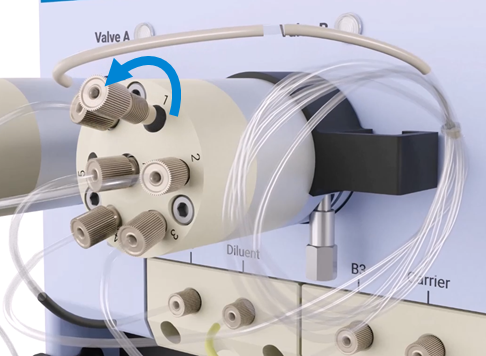

1. 断开 ADS 2 上阀 B 端口 1 的 1.5 mL 稀释定量环接头。

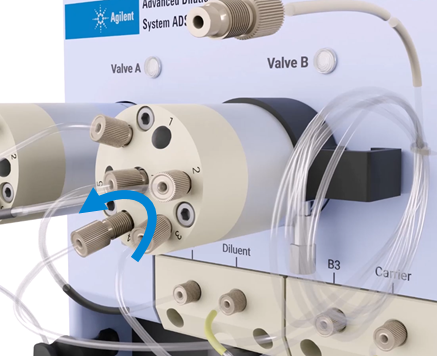

2. 断开阀 B 上端口 4 的接头。将定量环存放在安全的地方。

3. 将 1.0 mL 稀释定量环管的接头插入 ADS 2 上阀 B 的端口 4，并用手指拧紧。

4. 将 1.0 mL 稀释定量环管自由端的接头插入 ADS 2 上阀 B 的端口 1，并用手指拧紧。

5. 将管穿过稀释定量环支架，然后推动支架，直至其与 ADS 2 机体齐平。

安装废液管

1. 如果未安装阀 C 上的废液倒钩，则应将其从包装中取出并拧入阀 C 上标有 Drain（废液）的端口。

2. 从包装中取出废液管，将一端滑到倒钩的顶端，再滑到倒钩顶端的另一端。

3. 如下图所示，使管子穿过管夹。

4. 将管子的另一端插入废液容器中。如果需要安装盖子，请参阅废液容器说明。

连接阀 A 至阀 C 的管

带有绿色标签的软管已预装在阀 A 的端口 6 上。另一端未连接。

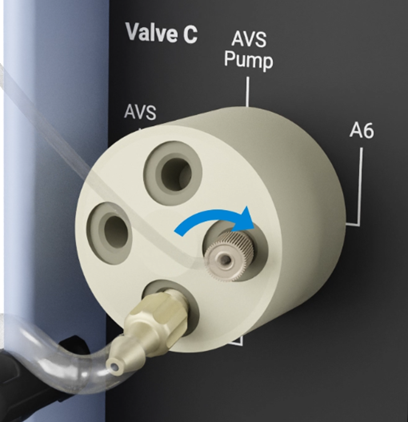

1. 仅用手指拧紧，将带有绿色标签的管的自由端连接到阀 C 上标有 A6 的端口。

2. 如下图所示，使管子穿过管夹。



安装注射器

需要两个注射器：10 mL 用于稀释液，5 mL 用于载液。提供的标准注射器具有玻璃注射筒。注射器已拆卸，以便运输。您需要组装注射器，然后将其放到 ADS 2 上。

仅适用于石英注射器筒：如果您使用的是石英样品稀释注射器，而不是标准玻璃注射器，请记下注射器筒上的注射器容积校正值。本程序稍后将用到该值。

 组装注射器

1. 从包装中取出推杆和针筒。
2. 将推杆顶端浸入蒸馏水中，然后将推杆慢慢插入针筒。
3. 稳定而均匀地按压注射器 10 次。避免扭转动作。

玻璃碎片 对手有危险。在处理玻璃或石英时，一定要穿戴防护设备，以防破损和割伤。如有碎裂或裂纹，请勿使用。

3. 对于第二个注射器，请重复步骤 1-3。

安装注射器

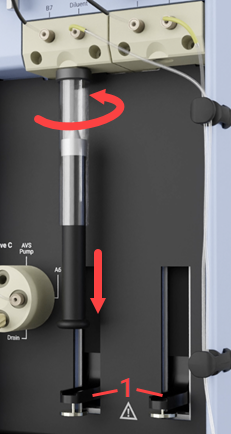

1. 将样品稀释注射器筒的螺纹端插入 ADS 2。仅用手指拧紧注射器。

2. 轻轻向下拉动推杆，直至其与注射器驱动装置（上图中的 1）相接。
3. 在注射器驱动装置上，确保银色滚花螺钉与推杆底部的螺纹孔相接。
4. 用手指拧紧银色滚花螺钉，直到将推杆完全固定在注射器驱动装置上。

5. 对载液注射器重复上述操作。

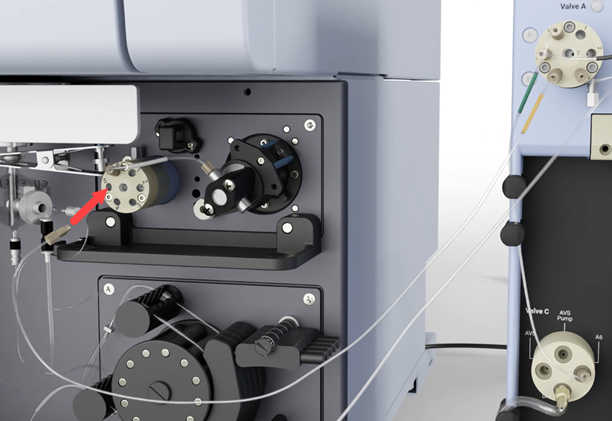

将自动进样器安装到 ADS 2 和 AVS 管

有两段管需要移动：

• 从 AVS 阀上取下自动进样器进样针管线，然后将其连接到 ADS 2。
• 将自动进样器管从 ADS 2 连接到 AVS。

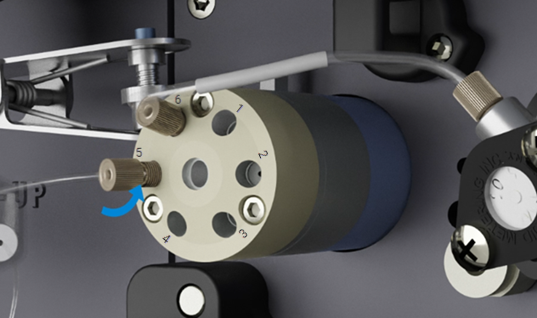

1. 断开与 AVS 阀上端口 5 连接的自动进样器进样针管线。

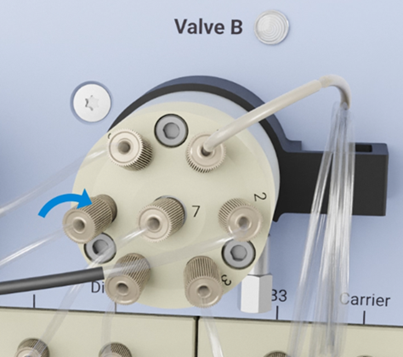

2. 将自动进样器进样针管线的自由端连接到 ADS 2 阀 B 上的端口 5，并用手指拧紧。

3. 将带有橘色标签的预装管的自由端从 ADS 2 阀 A 的端口 4 连接到 AVS 的端口 5，仅用手指拧紧。

安装 AVS 泵管

此程序需要拆下从 AVS 阀端口 6 到 AVS 泵入口的管。保留此管线以用于故障排除，或将 ADS 2 从一个 ICP-OES 移至另一个 ICP-OES。

为明确起见，本程序显示的是未安装额外管线的 AVS 阀。所有 AVS 管应均已安装。

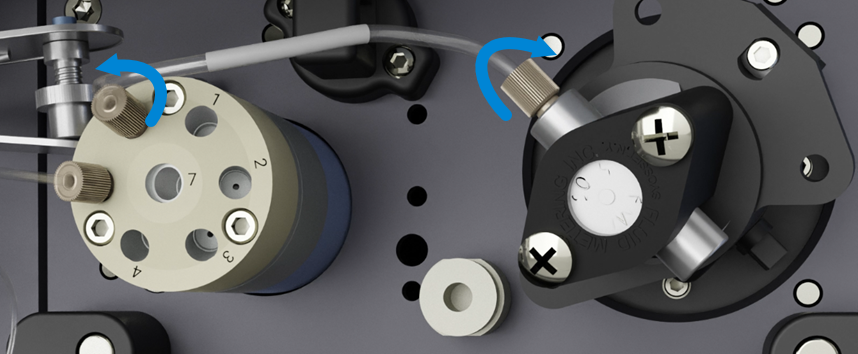

1. 断开从 AVS 阀端口 6 到 AVS 泵入口的管。

2. 在 ADS 2 上，将带有紫色标签的管线的一端连接到阀 C 上标有 AVS 的端口，并用手指拧紧。

3. 将管线的自由端从阀 C 上标记为 AVS 的端口连接至 AVS 切换阀上的端口 6。

4. 在 ADS 2 上，将带有紫色标签的管线的一端连接到阀 C 上标有 AVS 泵的端口，并用手指拧紧。

5. 将自由端连接至 AVS 泵的入口端，仅用手指拧紧。

打开 ADS 2

在打开 ADS 2 之前

• 确保炬管、雾化器、雾化室和泵管洁净，工作状态良好，并已安装在 ICP-OES 上
  • 径向观测使用 1.4 mm 注射器，双视图使用 1.8 mm 注射器
• 外部仪器排气口和仪器已打开
• 打开 ICP-OES 仪器
• 必须提供波长校准溶液
• 应使用去离子水配制 1% 硝酸（分析试剂级）空白和冲洗溶液
• 确保仪器电源已打开，冷却水已连接并流动，多色器吹扫已启用至少 2 小时，然后再进行测试
• 测试前，等离子体应开启至少 10 分钟
• 仪器校正（波长校正）和检测器校正（暗电流扫描）必须有效

打开 ADS 2，初始化和预注液

如果使用石英样品稀释注射器，请在运行 ADS 2 性能测试之前将注射器体积校正值输入 ICP Expert。您还需要选择 ADS 2 上安装的稀释定量环尺寸。完成所有选择后，必须对 ADS 2 进行初始化和预注液。

1. 打开 ADS 2。电源开关位于 ADS 2 的背面。
2. 将载液、冲洗液和稀释液容器装满并就位。
3. 将废液管的末端放入废液容器中，将载液和稀释液管的末端放入其容器中。
4. 打开 ICP Expert 软件，创建一个新的定量工作表。
5. 在工作表的配置 选项卡上，选择自动进样器，然后从附件下拉菜单中选择 ADS 2。
6. 单击 ICP Expert 工具栏中的仪器。
7. 单击 Configuration（配置）。
8. 在 ADS 2 配置部分，如果使用的是 10 mL 石英注射器，则在样品稀释注射器体积字段中输入注射器体积校正值。
9. 为 ADS 2 上安装的稀释定量环选择 1.0 mL 定量环体积。1.0 mL 定量环已在安装过程中安装。
   ADS 2 上的稀释定量环和 AVS 上的样品定量环必须是相同大小的定量环。执行完高级稀释系统 2 性能测试后，可以将定量环更改为所需的大小。
10. 在仪器窗口中，单击 ADS 2 下拉菜单，然后选择初始化。
    这将填充注射器、切换阀门，并开始为管路预注液。
11. 初始化完成后，从 ADS 2 下拉菜单中选择预注液。

运行高级稀释系统 2 性能测试

单击此处获取有关如何运行高级稀释系统 2 测试的说明。
