如何创建自定义瓶架

使用 Custom Rack Editor（自定义瓶架编辑器）创建新的自动进样器瓶架配置。

单击 Autosampler（自动进样器）页面工具栏中的 ，打开 Custom Rack Editor（自定义瓶架编辑器）窗口。

关于自定义瓶架

  • 自定义瓶架定义（包含所有瓶架设置的 .txt 文件）也保存在 My Documents > Agilent > ICP Expert > Autosampler（我的文档> 安捷伦 > ICP Expert >自动进样器）下的一个默认文件夹中，并且可以复制到其他装有 ICP Expert 的计算机上。然后，可以在新的工作表中使用该瓶架。
  • 自定义瓶架窗口中管上的编号代表管内溶液的测量顺序。
  • 从工具栏访问自定义瓶架编辑器不会将自定义瓶架保存在工作表中。
  • 从工作表访问自定义瓶架编辑器，一旦保存了工作表，Autosampler（自动进样器）页面会将新的瓶架信息与工作表一起保存。

创建自定义瓶架

创建自定义瓶架的步骤：

  1. 获取您希望使用的瓶架的规格。
  2. 仔细测量任何缺失的规格参数。有关测量示例，请参见自定义瓶架编辑器字段。
  3. 根据下文内容，在自定义瓶架编辑器字段中输入所需的信息。
  4. 测试进样针在瓶架多个点上的定位，以确保进样针停在管中心。
  5. 确定最佳的进样针深度。

自定义瓶架编辑器字段

单击 Autosampler（自动进样器）页面工具栏中的 ，打开 Custom Rack Editor（自定义瓶架编辑器）窗口。

File（文件）菜单包括以下内容：

  • Load（加载）— 加载之前创建的自定义瓶架定义
  • Save as（另存为）— 另存新建的自定义瓶架定义。默认位置为 C:\Users\User\Documents\Agilent\ICP Expert\Autosamplers。
  • Copy to clipboard（复制到剪贴板）— 复制瓶架定义信息，然后可以将其粘贴到 Microsoft 记事本、Word 或 Excel 等应用程序中。

主要字段包括：

  • Rack label（瓶架标签）— 可见且可选择的瓶架名称，可在 Autosampler（自动进样器）页面查看。
  • Width (mm)（宽度）— 自定义瓶架的宽度
  • Length (mm)（长度）— 自定义瓶架的长度
  • Number of columns（列数）— 自定义瓶架上的列数
  • Number of rows（行数）— 自定义瓶架上的行数
  • Tube diameter (mm)（管直径）— 自定义瓶架中所用管的直径
  • Tube volume (mL)（管体积）— 自定义瓶架中所用管的体积

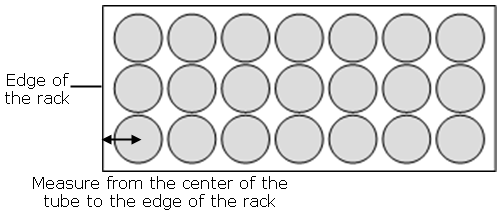

  • Tube row offset (mm)（管行偏移）— 示意图中左侧列的管相对于瓶架左侧的位置。值为“0”则表示瓶架的左侧边缘通过左侧列中管子的中心

例如：

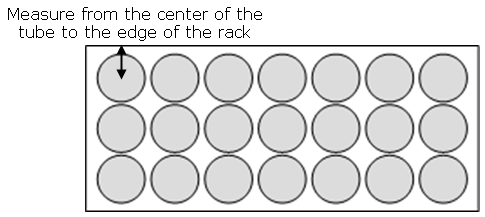

  • Tube column offset (mm)（管列偏移）— 示意图中顶排管相对于瓶架顶部的位置。值为“0”则表示瓶架的顶部边缘通过顶排管子的中心

例如：

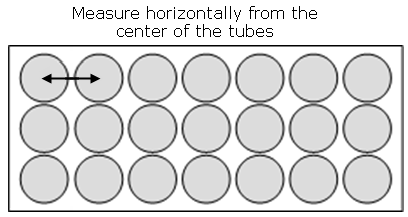

  • Tube row separation (mm)（管行间距）— 每一列管的中心线之间的距离

例如：

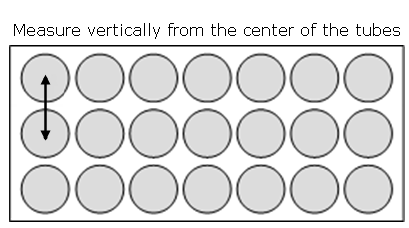

  • Tube column separation (mm)（管列间距）— 每一排管的中心线之间的距离

例如：

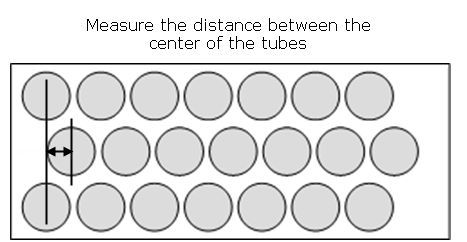

  • Alternate row offset (mm)（交替行偏移）— 第一行以及之后每隔一行中的管子沿着瓶架 X 轴改变的位置

例如：

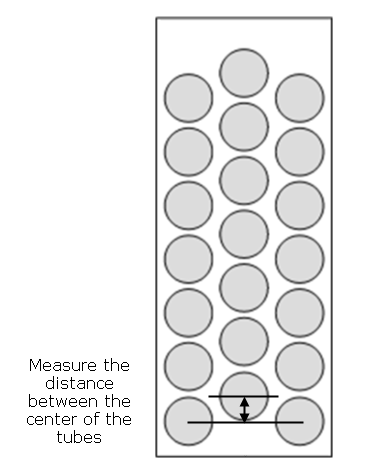

  • Alternate column offset (mm)（交替列偏移）— 第一列以及之后每隔一列中的管子沿着瓶架 Y 轴改变的位置

例如：

  • Row/Column order（行/列顺序）— 在这两个按钮之间切换，将改变是以瓶架的列形式还是行形式来显示管编号（并且自动进样器将使用此顺序）

测试和调整进样针位置

测试进样针位置的步骤：

  1. 右键单击瓶架位置，然后从 Rack type（瓶架类型）菜单中选择正确的瓶架。
  2. 在 Autosampler（自动进样器）页面的 Probe Control（进样针控制）部分输入适当的进样针深度。

    对于大多数瓶架来说，可以先尝试使用 100 mm，但是，如果您使用的是较高的瓶架，可以先输入一个较小的值。

    最好的做法是先使用空架，输入进样针深度，确保进样针高于瓶架的顶部（避免碰撞），但又足够接近以确保能够目视检查进样针处于瓶架管位的中心。

  3. 双击 Autosampler（自动进样器）页面上自动进样器图像中的一个管位，将进样针移动到该位置，并确认进样针处于该瓶架管位的中心。
  4. 如有需要，在自定义瓶架编辑器中调整设置，然后重复步骤 3。
  5. 对瓶架的每个拐角处位置重复步骤 3。
  6. 将管放入瓶架中，然后重复步骤 4 以确认位置。

测试和确定进样针深度

测试进样针深度的步骤：

  1. 在 Autosampler（自动进样器）页面的 Probe Control（进样针控制）部分输入适当的进样针深度。

    “0”表示进样针没有下降。默认值 155 mm 是一个不错的起点，适用于大多数标准瓶架。

    如果您的瓶架会使管底部高于大多数标准瓶架，则相应调整进样针深度。

  2. 当瓶架上放有管时，使用 Autosampler（自动进样器）页面上的 Move and Lower Probe（移动和降低进样针）按钮来帮助确定最佳进样针深度，并检查进样针是否会撞到管底部。

单击此处，了解有关其他类型标准瓶架的信息。
