カスタムラックの作成

カスタムラックエディタを使用し、オートサンプララックに関する設定を新規作成します。

［オートサンプラ］ページの［ツール］フィールドをクリックし、［カスタムラックエディタ］ウィンドウを開きます。

カスタムラックについて

カスタムラックの定義（ラックの設定をすべて格納した.txt ファイル）も My Documents> Agilent > ICP Expert > Autosampler にあるデフォルトフォルダーに保存され、ICP Expert を用いて他のコンピュータにコピーできます。保存すると、新しいワークシートでラックを使用できるようになります。
カスタムラックウィンドウに表示されるチューブの数字は、チューブの溶液の測定順序を表します。
ツールバーからカスタムラックエディタにアクセスしたときは、カスタムラックがワークシートに保存されません。
ワークシートの［オートサンプラ］ページからカスタムラックエディタにアクセスしたときは、ワークシートを保存すると、ワークシートとともに、ラックに関する情報が新規保存されます。

カスタムラックの作成

［オートサンプラ］ページの［ツール］フィールドをクリックし、［カスタムラックエディタ］ウィンドウを開きます。

［ファイル］メニューには、下記の機能が含まれます。

［読み込み］ - 以前に作成したカスタムラックの定義を読み込みます。
［名前を付けて保存］ - 新しく作成したカスタムラックの定義を保存します。デフォルトの保存場所は C:\Users\User\Documents\Agilent\ICP Expert\Autosamplers です。
［クリップボードにコピー］ - ラックの定義情報をコピーします。コピーすると、Microsoft の Notepad、Word、Excel などのアプリケーションに貼り付けられます。

主なフィールドは下記のとおりです。

［ラックラベル］ - ［オートサンプラ］ページに表示される、選択可能なラック名
［幅 (mm)］ - カスタムラックの幅
［長さ（mm）］ - カスタムラックの長さ
［列数］ - カスタムラックの列数
［行数］ - カスタムラックの行数
［チューブの径（mm）］ - カスタムラックで使用するチューブの直径
［チューブ容量（mL）］ - カスタムラックで使用するチューブの容量

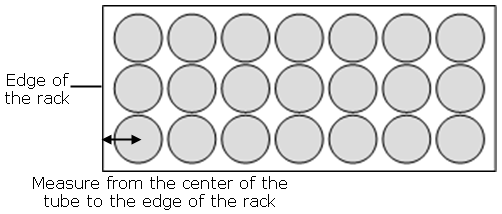

［チューブの行オフセット（mm）］ - 図中のラックの左端と、1 番左側のチューブ列の位置関係値が「0」の場合、ラックの左端が、1 番左側の列にあるチューブの中心よりも右にあることを意味します。

例：

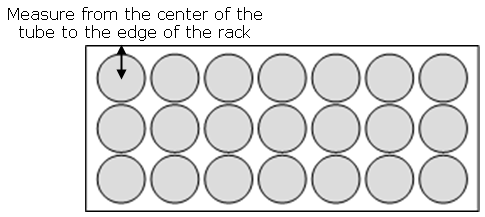

［チューブの列オフセット（mm）］ - 図中のラックの上端と、1 番上の行にあるチューブの位置関係値が「0」の場合、ラックの上端が、1 番上の行にあるチューブの中心よりも下にあることを意味します。

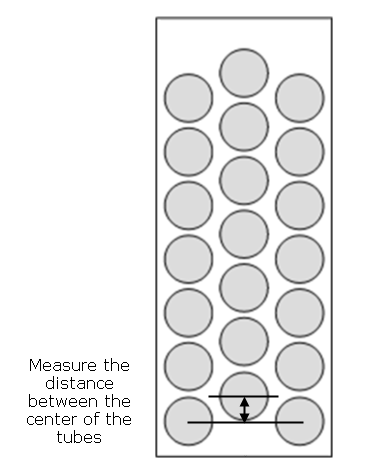

例：

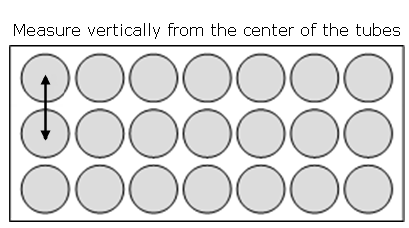

例：

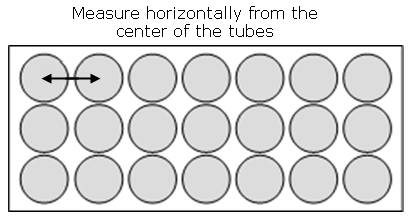

例：

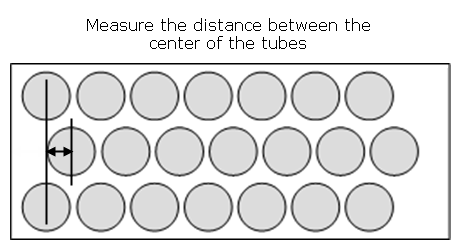

例：

例：

［行の順序/列の順序］ - この 2 つのボタンのどちらかを選択すると、ラックの行または列を基準としてチューブ番号を表示（オートサンプラで使用）できます。

プローブ位置のテスト

ラック位置を右クリックし、［ラックタイプ］メニューから正しいラックを選択します。
［オートサンプラ］ページの［プローブコントロール］セクションに適切なプローブ深さを入力します。
ほとんどのラックでは 100 mm から始めるとよいでしょう。ただし、ラックの高さが大きい場合、より小さな数字が適しているかもしれません。

まず空のラックを使ってプローブ深さを入力し、ラックの最上部よりプローブが高いことを確認する（衝突を避けるため）ことをおすすめします。しかし、プローブの位置がラックチューブ位置の中心にあるかどうかを目視で調べれば、ほぼ支障はありません。
［オートサンプラ］ページに表示されたオートサンプラ画像でチューブ位置をダブルクリックして、その位置にプローブを移動し、プローブがラックチューブ位置の中央にあることを確認します。
必要であればカスタムラックエディタの設定を調整し、ステップ 3 を繰り返します。
ラックのすべての角で、ステップ 3 を繰り返します。
ラックにチューブを挿入した後にステップ 4 を繰り返し、位置の設定を確認します。

プローブ深さのテスト

［オートサンプラ］ページの［プローブコントロール］セクションに適切なプローブ深さを入力します。
「0」は、プローブを下げていない状態と同じです。デフォルト値の 155 mm から始めるとよいでしょう。ほとんどの標準的なラックに適しています。

お使いのラックで、チューブの底がほとんどの標準的なラックより高い位置にあるときは、状況に応じてプローブ深さを調整してください。
ラックにチューブを入れた状態で、［オートサンプラ］ページの［プローブを移動して下げる］ボタンを使用して最適なプローブ深さを定め、プローブがチューブの底に衝突しないかどうかをチェックします。
